Intelligente Stromversorgung

Leistung15 Aug. 2024
Nahaufnahme eines Elektromotorfahrzeugs, die komplexe metallische Komponenten und leuchtend orangefarbene Verkabelung zeigt.
Alle Artikel anzeigen

 Arrow 10kW Solar-Wechselrichter

(1) MPPT Interleaved-Boost-Wandler

Der MPPT (Maximum Power Point Tracking) Interleaved Boost Converter ist eine Referenzdesign für PV (Photovoltaik)-Anwendungen. Es handelt sich um eine Interleaved-Booster-Schaltung mit einem digital gesteuerten MPPT-Algorithmus für Anwendungen in Solarenergiesystemen. Er arbeitet mit einer hohen Schaltfrequenz und Siliziumkarbid (SiC) MOSFETs, um niedrige Energieverluste, hohe Effizienz sowie eine Reduzierung von Größe und Gewicht zu erreichen.

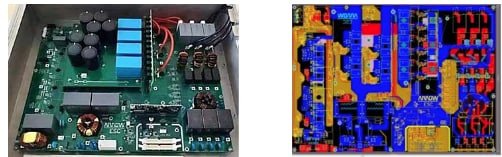

Two images showcasing electronic circuit boards. The first image displays a green circuit board with capacitors, relays, and connectors in a hardware setup. The second image features a colorful PCB layout design with blue, red, and yellow traces.

(2) HMI für PV-Wechselrichter und Energiespeichersystem

Dieses Referenzdesign ist eine HMI (Human Machine Interface)-Lösung zur Schnittstelle mit Energiespeichergeräten (wie PV-System mit Wechselrichter/MPPT und CLLLC-Batterieladegerät) über den CAN-Bus. Diese HMI-Referenzlösung besteht aus 5 Tasten, einem LCD-Display und einer RTC-Funktion. Zusätzlich zur CAN-FD-Schnittstelle kann sie auch Ethernet, WIFI & BT sowie 2-Wege-RS485 bieten, um sich mit KNX oder anderen externen Geräten zu verbinden.

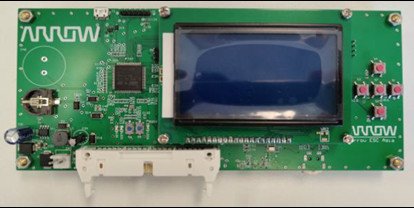

A green circuit board featuring an LCD screen and multiple electronic components, including buttons and connectors. The Arrow Electronics logo is clearly visible on the board.

(3) Synchroner Abwärtswandler

Dies ist eine synchronisierte Buck-Konverter-Papiervorlage. Es handelt sich um eine typische synchronisierte Buck-Topologie mit 4 parallel geschalteten SiC-MOSFETs. Sie arbeitet mit hoher Schaltfrequenz, um eine hohe Effizienz sowie eine Reduzierung von Größe und Gewicht zu erreichen. Sie kann für Anwendungen mit hoher Leistung verwendet werden, wie z. B. Ladesysteme, Solar-MPPT usw. Sie hilft Anwendern, die Entwicklung von SiC-MOSFET-Systemen zu beschleunigen und den Produktentwicklungszyklus erheblich zu verkürzen.

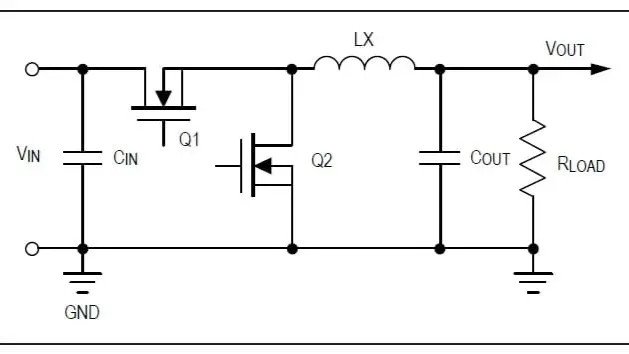

A detailed schematic of an electronic circuit featuring components such as transistors, capacitors, and inductors. T

Arrow-ST-TE 15kW bidirektionaler PFC

3-Phasen-3-Level-T-Typ bidirektionaler Leistungskonverter

Dieses Referenzdesign stellt eine vollständige Lösung für eine Hochleistungs-Dreiphasen-Aktiv-Front-End-(AFE)-bidirektionale Gleichrichteranwendung basierend auf der Drei-Level-T-Typ-Topologie dar. Die Referenzdesign-Topologie wird hauptsächlich für industrielle und elektrische Fahrzeug-Schnellladeanwendungen verwendet. Sie verfügt über eine vollständig digitale Steuerung für Hochleistungsmikrocontroller, die die vollständige Steuerung von Leistungsfaktor (PF), Oberschwingungsgehalt (THD) und Leistungskonvertierung ermöglicht.

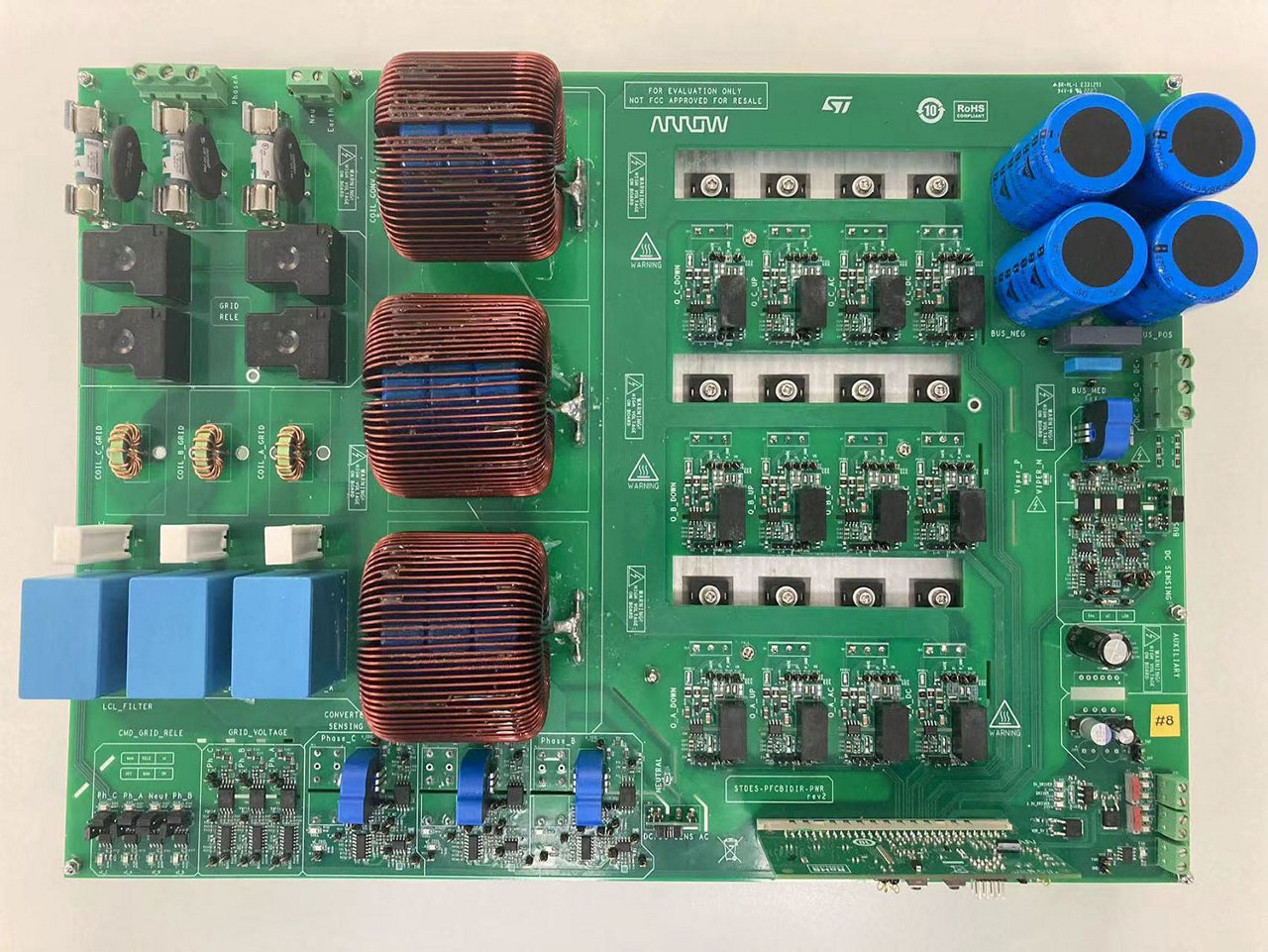

A detailed view of an electronic circuit board featuring multiple components, including coils, capacitors, and integrated circuits. The board is labeled with 'Arrow' and 'ST' logos, indicating clear branding.

Wolfspeed 22-kW-Bidirektionaler Wandler (AFE+DC-DC)

(1) 22 kW bidirektionales Active Front End (AFE)

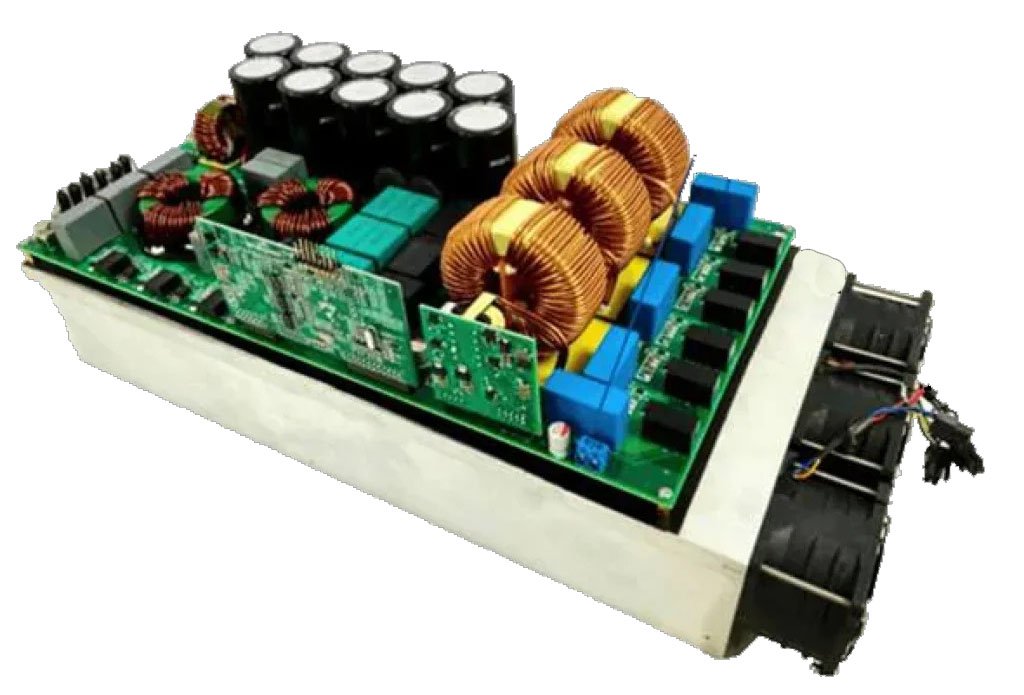

A detailed view of an electronic circuit board featuring copper coils, capacitors, and various components.

Dieses Referenzdesign demonstriert die Anwendung von Wolfspeeds 1200V C3M™ SiC-MOSFETs zur Erstellung eines 22-kW-Dreiphasen-Bidirektionalen Active-Front-End (AFE)-Converters für On-Board-Ladegeräte (OBC) von Elektrofahrzeugen (EV); Off-Board-Schnellladung; sowie andere industrielle Anwendungen wie Energiespeichersysteme und dreiphasige PFC-Stromversorgungen. Dieses Design funktioniert als eigenständiger AC/DC-Converter und ist mit sowohl Einphasen- als auch Dreiphaseneingängen kompatibel. Es verfügt über zwei Betriebsmodi: Leistungsfaktorkorrektur (PFC)-Modus und Wechselrichtermodus. In beiden Modi ist die DC-Bus-Spannung flexibel, um den Betrieb unter einer Reihe von Bedingungen zu demonstrieren. Der Einsatz von 1200V C3M™ 32mOhm SiC-MOSFETs in einem TO-247-4-Gehäuse bietet das beste Gütemaß (FOM) und reduziert Schaltverluste sowie Übersprechen. Das Design erfüllt diese Anforderungen.

  • Spitzenwirkungsgrad von 98,5 % sowohl im PFC- als auch im Wechselrichtermodus
  • Leistungsdichte von 4,6 kW/L

Dieses Referenzdesign wird als umfassendes Designpaket angeboten, das als Ausgangspunkt für neue SiC-Designs verwendet werden kann.

(2) 22 kW bidirektionaler CLLC unter Verwendung einer IMS-Platine

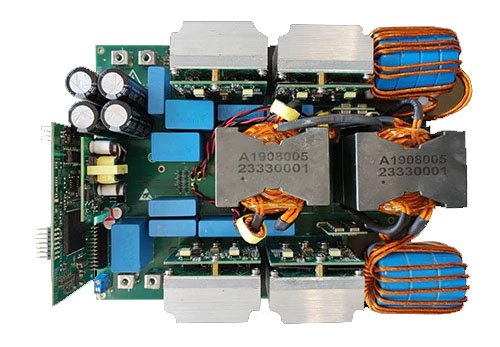

A detailed view of an electronic circuit board featuring multiple components, including capacitors, transformers, and wiring. The transformers are labeled with visible text 'A1908005' and '23330001'.

Dieses Referenzdesign demonstriert die Anwendung von Wolfspeed's automobilqualifizierten E3M 1200V SiC-MOSFETs im TO-263-7 (J2) Surface-Mount-Gehäuse zur Erstellung eines 22-kW-Bidirektionalen Hochleistungs-Gleichspannungswandlers (DC/DC Converter) auf Basis einer isolierten Metallsubstrat-Platine (IMS) für On-Board-Ladegeräte (OBC) von Elektrofahrzeugen (EV) und ähnliche Anwendungen. Die AEC-Q101-konformen E3M™-Serien-MOSFETs eignen sich ideal für die anspruchsvollsten On-Board-Anwendungen. Dieses Design ist für die Zusammenarbeit mit einem Active-Front-End- (AFE) Wandler ausgelegt, der die Eingangsspannung für den DC/DC-Wandler anpasst, um die Systemeffizienz basierend auf der Ausgangs- (Batterie-) Spannung zu optimieren. Der Bereich der DC-Eingangsspannung wurde so entworfen, dass er sowohl mit einphasigen als auch mit dreiphasigen AFE-Systemen kompatibel ist, während ein breiter Bereich von DC-Ausgangsspannungen von 480 V bis 800 V unterstützt wird. Ein Vollbrücken-CLLC-Resonanzwandler mit einem flexiblen Steuerungsschema implementiert Frequenzmodulation, Phasenverschiebungsregelung, adaptive synchrone Gleichrichtung und eine Brückenrekonfigurationstechnik. Der Einsatz von 1200V 32mΩ automobilqualifizierten SiC-MOSFETs verbessert die thermische Leistung und erleichtert die Automatisierung der Montage. Der Einsatz einer IMS-Leiterplatte in diesem Referenzdesign zeigt eine überlegene thermische Leistung. Das Design erreicht

  • Spitzenwirkungsgrad von 98,6 % im Lade- und Entlademodus
  • Leistungsdichte von 9,4 kW/L
  • Bidirektionaler Betrieb<

Dieses Referenzdesign wird als umfassendes Designpaket angeboten, das als Ausgangspunkt für neue Designs mit SiC-Leistungsbauelementen genutzt werden kann.

Wolfspeed SpeedVal Kit (Evaluierungs-Kit zur Überprüfung der Leistung von SiC-MOSFET)

(1) SpeedVal™ Kit Modulares Evaluierungsplattform

Das SpeedVal™ Kit Modular Evaluation Platform von Wolfspeed beschleunigt den Übergang von Silizium zu Siliziumkarbid (SiC) mit einem flexiblen Baukastensystem zur Schaltungsevaluierung der Systemleistung an realen Betriebspunkten. Evaluieren und optimieren Sie die Hochgeschwindigkeits-Dynamik des Schaltverhaltens von Wolfspeed Siliziumkarbid-MOSFETs in Kombination mit Ihrer Wahl von Gate-Treibern führender Partner aus der Branche. Darüber hinaus ermöglicht das neu veröffentlichte 3-Phasen-Motherboard eine präzise Steuerung und Firmware-Entwicklung mit flexiblen Steuerungsoptionen, um einfache statische Lasten oder eine fortschrittliche Motorsteuerungsgrundlage zu testen.

Two green circuit boards are displayed, featuring intricate electronic components and connectors. The boards are equipped with cooling fans and mounted on metallic stands.

(2) Einphasig

Evaluierungsplatine

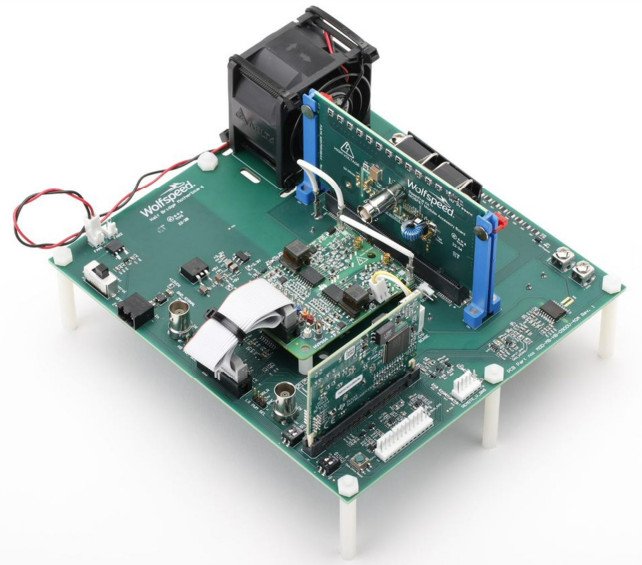

A detailed view of a WolfPack circuit board featuring multiple electronic components and a cooling fan. The setup includes connectors, chips, and wiring, mounted on a green PCB.

SpeedVal KitTM Modularer Siliziumkarbid-Evaluierungsboard ermöglicht es Kunden, schnell zu testen, zu evaluieren und zu entscheiden, welcher MOSFET am besten für ihr System geeignet ist, hauptsächlich in einer Half-Bridge-Konfiguration mit einem Double-Pulse-Test. Es bietet ein Beispiel für Buck/Boost-Anwendungen mit Softwarecode für MCU/DSP. Kit-Aufbau mit Wolfspeed SiC, NXP DSC-Controller, Skyworks/ADI/Allegro-Gatetreiber, Molex-Steckverbindern, Bourns-Induktivitäten und Kemet MLCC usw.

BENUTZERHANDBUCH PRD-06829 MOD-MB-HB-0900V-40A SpeedVal KitTM Half-Bridge-Motherboard-Benutzerhandbuch

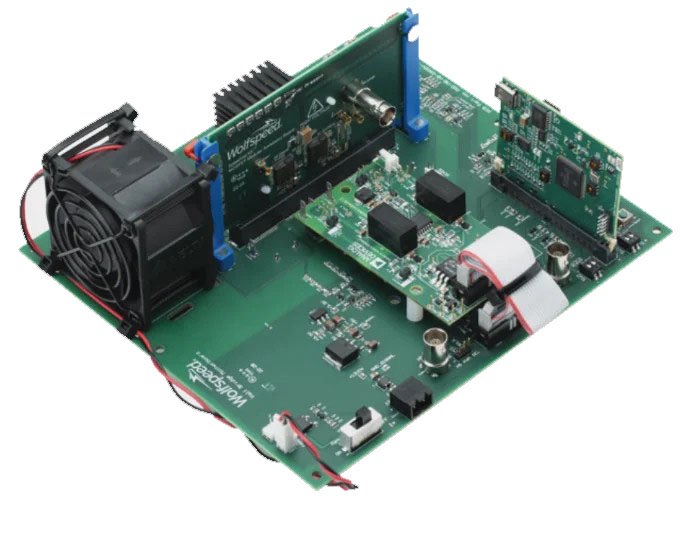

A detailed view of an electronic circuit board featuring multiple components, including a cooling fan and various connectors.

A detailed view of a WolfPack circuit board featuring multiple electronic components and a cooling fan. The setup includes connectors, chips, and wiring, mounted on a green PCB.

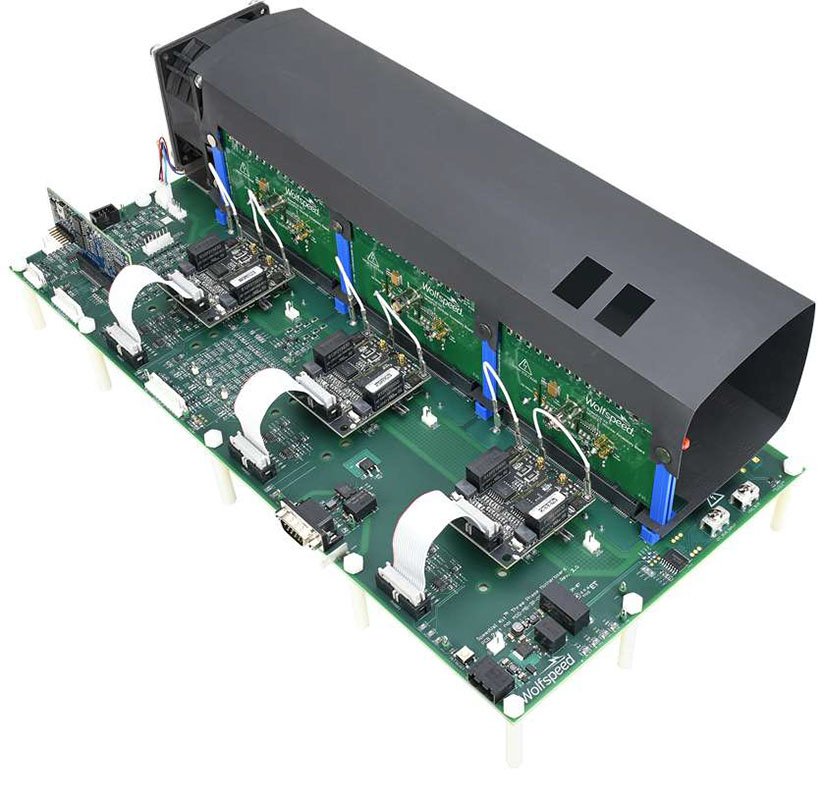

(3) Dreiphasig

SpeedVal™ Kit Drei-Phasen-Motherboard Benutzerhandbuch MOD-MB-3P-0900V-40A-x SpeedValTM Kit Drei-Phasen-Motherboard Benutzerhandbuch

This document provides an overview of the SpeedVal Kit three-phase motherboard and testing guidance for various modes of operation.

NXP Bidirektionaler Leistungskonverter / Ladegerät (800W)

(1) Bidirektionale AC-DC-Plattform

Ein zweistufiger H-Brücken-Wechselrichter steuert die aktive Leistungsübertragung vom Gleichstrombus zur Wechselstromseite im Wechselrichtermodus, während ein Totem-Pole-PFC den Rückfluss der Leistung von der Wechselstromseite zum Gleichstrombus im PFC-Modus steuert.

Die Hauptmerkmale des Systems sind wie folgt:

  1. 85 Vrms bis 265 Vrms AC-Spannungsbereich; Typische 380 V DC-Spannung
  2. 800 W Nennleistung bei 220 V Wechselstrom und 400 W Nennleistung bei 110 V Wechselstrom in beide Richtungen
  3. Modulares Software- und Hardware-Design für eine einfache interne Wiederverwendung und Kundenevaluation
  4. Isolierte USB-Schnittstelle für die FreeMASTER-Verbindung
  5. Isolierte SCI-Kommunikation zwischen Primärseite und Sekundärseite.
  6. PFC-Modus: Wirkungsgrad 97 %, Leistungsfaktor (PF) > 0,99, THDi < 5 %
  7. Wechselrichtermodus: Wirkungsgrad 95,5%, Ausgangsspannung RMS-Regelung < 1%, THDu < 1% bei linearen Lasten, <3% bei nicht-linearen Lasten, Wiederherstellungszeit < 1 AC-Zyklus bei Nennlastreaktion
  8. PFC-Softstart mit TRIAC und Niedrigleistungs-Burstmodus
  9. Hardware-Zyklus-für-Zyklus-Strombegrenzung
  10. Nahtloser Übergang zwischen Wechselrichter- und PFC-Modus
  11. 20 kHz Schaltfrequenz
  12. Überstrom-, Über-/Unterspannung-, Frequenzbereichs- und Übertemperaturschutzfunktionen

Demoboard

2022 Update: last updated 11/30/21

(2) Bidirektionale DC-DC-Plattform

Die CLLC-Topologie wird in diesem Referenzdesign eingesetzt, um die isolierte bidirektionale Leistungsumwandlung zu realisieren. Sie bietet den Vorteil des Nullspannungs-Schaltens (ZVS) im gesamten Lastbereich für hohe Effizienz und hohe Leistungsdichte. Die elektrische Energie kann bidirektional mit einem einzigen Satz Hardware übertragen werden, was Kosten spart und das Volumen reduziert. Der NXP DSC MC56F83783 wird verwendet, um die vollständig digitale Steuerung des Energiesystems zu ermöglichen. Mithilfe der flexiblen Peripherie des DSC kann der synchrone Gleichrichter einfach realisiert werden, um die Stückliste-Kosten zu senken.

Die Hauptmerkmale des Systems sind wie folgt:

  1. Hochspannungsanschluss: 370 ~ 390 VDC, Niederspannungsanschluss: 40 ~ 60 VDC mit 800 W Leistung
  2. Die maximale Effizienz liegt über 96 % im Batterielademodus und über 97 % im Batterientlademodus.
  3. Schaltfrequenzbereich: 100 ~ 180 kHz, Resonanzfrequenz: 150 kHz
  4. CLLC-Topologie zur Ermöglichung bidirektionaler Leistungsumwandlung
  5. Aktiver synchroner Gleichrichter mit den unverwechselbaren Peripheriegeräten des DSC
  6. PFM + PSM + Burst-Hybrid-Modulationsmodus für einen breiten Spannungsverstärkungsbereich und hohe Effizienz
  7. 2P2Z-Digitalregler ermöglicht durch die NXP-Bibliothek für schnelle dynamische Reaktion
  8. Konstantspannungs- (CV) und Konstantstrom- (CC) Betriebsmodus für Batterieanwendungen
  9. Modulares Software- und Hardware-Design für eine unkomplizierte interne Wiederverwendung und Kundenbewertung
  10. Isolierte USB-Schnittstelle für die FreeMASTER-Verbindung
  11. Isolierte SCI-Kommunikation zwischen Primärseite und Sekundärseite
  12. Funktionen für Überstrom-, Über-/Unterspannung- und Übertemperaturschutz

Demoboard

A detailed view of an electronic circuit board featuring capacitors, resistors, and other components.
