Connettori dedicati per applicazioni di alimentazione da Molex

La potenza è la base di tutta l'elettronica. Senza una potenza stabile, non ci può essere un dispositivo stabile, e i connettori svolgono un ruolo cruciale nella trasmissione dell'energia. Durante l'acquisto di connettori, oltre a prestare attenzione alla stabilità e alla sicurezza dei connettori durante la trasmissione di energia, è necessario considerare anche la comodità e la flessibilità di design che i connettori offrono per la fabbricazione e l'assemblaggio delle apparecchiature. Questo articolo descrive alcune caratteristiche e peculiarità dei connettori di alimentazione Mini-FiT MAX di Molex – un fornitore che offre una delle gamme di connettori di alimentazione più ampie a livello globale.

FiTs perfetti per la flessibilità del design

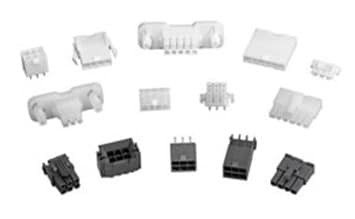

Molti produttori di apparecchiature originali (OEM) richiedono connettori di alimentazione che offrano un elevato grado di flessibilità progettuale. Per soddisfare queste esigenze, la famiglia di connettori di alimentazione FiT di Molex offre una vasta gamma di opzioni con involucri polarizzati colorati con terminali isolati, caratteristiche di Terminal Position Assurance (TPA), bloccaggi positivi e terminali senza linguetta.   Il sistema di chiave meccanica presente nella serie FiT dei connettori di alimentazione di Molex consente l’uso dello stesso circuito e di più connettori senza praticamente alcuna possibilità di accoppiamenti errati. Supportano capacità per forni a rifusione, rendendo la saldatura semplice. I terminali dei connettori della famiglia FiT di Molex sono dotati di punti di contatto multipli, così che, anche se una parte del contatto si degrada o viene ostruita da detriti, gli altri punti di contatto continuano a garantire la trasmissione del carico. Di conseguenza, i terminali offrono una capacità di trasporto della corrente elevata assicurando al contempo stabilità elettrica e operativa.   I connettori della famiglia FiT di Molex includono linguette di bloccaggio positivo progettate con un segnale acustico di "click" per fornire agli operatori un feedback che conferma l’accoppiamento sicuro delle parti. Inoltre, grazie a un design esclusivo anti-schiacciamento (scoop-proof design), che previene piegamenti accidentali dei perni e danni durante le operazioni di accoppiamento, i contatti restano protetti fino a quando i connettori non sono correttamente allineati. Pertanto, i danni correlati ad accoppiamenti e disaccoppiamenti aggressivi e disallineati sono praticamente eliminati. I connettori della famiglia FiT di Molex includono contatti completamente isolati che impediscono archi elettrici tra i contatti, permettendone l’uso a tensioni più elevate, e una migliore isolamento elettrico tra i contatti adiacenti. Isolando i contatti, si minimizzano i danni ai contatti e i rischi di cortocircuito dovuti alla contaminazione da detriti durante la manipolazione e il trasporto.   La famiglia di interconnessioni FiT di Molex include soluzioni Nano-FiT, Micro-FiT, Micro-FiT+, Ultra-FiT, Mini-FiT e Mini-FiT Sigma Sealed, oltre ai connettori di alimentazione Mega-FiT che rispondono a una vasta gamma di applicazioni di alimentazione.

La famiglia con un ricco portfolio – connettori di alimentazione Mini-FiT

Per applicazioni ad alta corrente, i connettori di alimentazione della famiglia Mini-FiT di Molex supportano temperature operative fino a +125°C e offrono uno strumento di doppia crimpatrice, in configurazioni scheda-a-scheda, filo-a-scheda e filo-a-filo. Questi connettori offrono un ampio portafoglio di prodotti, come sistemi a fila singola e a doppia fila, sistemi Sigma (opzioni a fila singola e a doppia fila), sistemi TPA2 (opzioni a fila singola e a doppia fila), sistemi ad alta corrente (opzioni a fila singola e a doppia fila), sistemi connettori Blind-Mate Interface (BMI), design Mini-FiT Versa codificati per colore (con capacità di glow-wire), Mini-FiT Max (opzioni a fila singola e a doppia fila), con una serie di accessori e assemblaggi di cavi per supportare le esigenze applicative più varie.   Vari produttori OEM richiedono connettori di alimentazione ad alta corrente e alta densità per alcuni dei loro progetti applicativi più complessi. Per soddisfare queste esigenze, sono disponibili i connettori Mini-FiT Jr., Mini-FiT Plus, Mini-FiT Blind-Mate Interface (BMI), e Mini-FiT TPA2, che offrono involucri polarizzati con terminali isolati, blocchi positivi e caratteristiche di forza d’innesto ridotta. Tutte le versioni di connettori Mini-FiT Jr. e Mini-FiT Plus sono compatibili tra loro, inclusi i componenti Mini-FiT TPA2 e Mini-FiT BMI, offrendo flessibilità nelle sfide progettuali più difficili.   I clienti con applicazioni blind-mate necessitano di connettori che semplificano l’assemblaggio, proteggono contro connessioni errate e danni potenziali ai terminali di contatto. I connettori Mini-FiT BMI consentono disallineamenti e forniscono fino a 2,54mm di movimento tra le superfici di connessione, per connessioni blind-mate semplificate. Inoltre, le flange del connettore aiutano a “raccogliere” il ricettacolo di connessione per un accoppiamento più accurato.   I connettori assemblati in modo errato possono provocare il distacco dei terminali, causando il guasto del prodotto finale. L’impatto del distacco dei terminali può portare a costi di responsabilità per i produttori e rischi elettrici per gli utenti. I connettori Mini-FiT TPA2 prevengono il guasto del prodotto finale offrendo la Garanzia di Posizione del Terminale (TPA) - una caratteristica progettuale che riduce il distacco dei terminali fornendo una ridondanza di blocco. I ricettacoli Mini-FiT TPA2 sono retrocompatibili con i connettori Mini-FiT Jr., eliminando la necessità di costose revisioni nei progetti di PCB.

Scegli Mini-FiT Max per applicazioni di potenza di tipo ‘media potenza’

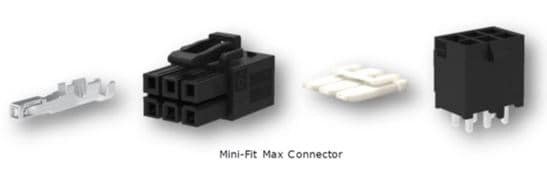

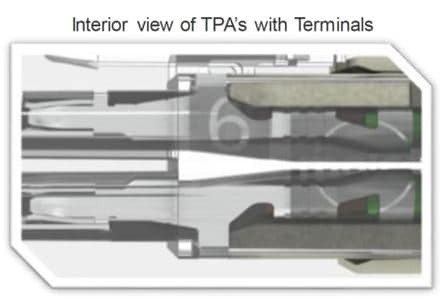

Con l'evoluzione dei design e delle applicazioni che si concentrano sempre più sui sistemi di alimentazione, gli ingegneri cercano connettori in grado di supportare correnti medie (10,0A) e alte (25,0A). I problemi di qualità affrontati da molti produttori di terminali spesso sono direttamente legati al fuoriuscire dei terminali dai connettori. Dall'altro lato, i clienti con applicazioni blind-mate richiedono connettori che riducano le probabilità di accoppiamenti errati, consentano tempi di assemblaggio più brevi e non richiedano strumenti speciali. Gli standard elettrici europei richiedono connettori resistenti al filo incandescente per garantire la sicurezza operativa e dell'utente.   Per soddisfare le esigenze delle applicazioni a media potenza, Molex ha lanciato la sua soluzione Mini-FiT Max per connettori a media potenza. I connettori Mini-FiT Max wire-to-board supportano una corrente di 20,5A in un formato compatto con vantaggi di design, tra cui terminali robusti senza linguetta utilizzati con un connettore a presa adatto al sistema TPA.   Il connettore Mini-FiT Max utilizza una resina combinata glow-wire 94/V-0 che riduce i costi dei materiali e della manodopera, permettendo ai clienti di soddisfare gli standard europei relativi ai requisiti elettrici. A differenza del connettore Mini-FiT standard, il connettore Mini-FiT Max supporta chiavi di codifica e polarizzazione, aiuta a prevenire accoppiamenti errati, e offre un design a profilo snello che consente di risparmiare spazio sul PCB pur supportando la possibilità di essere impilato da un'estremità all'altra. Fornisce più potenza per pollice lineare e per millimetro quadrato rispetto ad altri connettori a media potenza. Il connettore Mini-FiT Max possiede quattro punti di contatti indipendenti e offre percorsi secondari di corrente ridondanti per garantire prestazioni e affidabilità nel lungo termine.   La Terminal Position Assurance (TPA) è una caratteristica di design che aiuta a garantire un corretto allineamento dei terminali all'interno del connettore. Questa caratteristica è fondamentale per una connessione elettrica affidabile e, quando utilizzata, si traduce in risparmi di tempo e denaro, sia in ambito domestico con elettrodomestici di consumo, sia in veicoli commerciali, automazione industriale o sistemi di telecomunicazione e rete. Il connettore Mini-FiT Max offre un blocco TPA che assicura il completo e corretto alloggiamento dei terminali crimpati all'interno della custodia del connettore, riducendo i fuoriuscire dei terminali e garantendo operazioni sicure e affidabili.

Evitare danni causati da disallineamento durante l'accoppiamento e lo scollegamento

I terminali senza linguetta possono offrire ai produttori e ai team di assemblaggio di cablaggi una protezione adeguata per i terminali durante l'imballaggio e l'inserimento nell'assemblaggio, proteggendoli dai danni causati da accoppiamenti e disaccoppiamenti disallineati aggressivi. Sono spesso utilizzati in applicazioni per veicoli commerciali, elettrodomestici, automazione industriale e di consumo. I connettori Mini-FiT Max di Molex utilizzano terminali senza linguetta per garantire la sicurezza dei terminali durante l'imballaggio e il trasporto, offrendo un design dei terminali altamente robusto e sicuro. Il connettore Mini-FiT Max offre anche un'opzione a fila singola con dimensioni di circuito da 2 a 6.   Il connettore Mini-FiT Max supporta una tensione massima di 600V, una corrente massima di 20,5A, una resistenza di contatto di 2MΩ, una tensione di tenuta dielettrica < 5mA e una resistenza di isolamento minima di 1000MΩ. La prestazione meccanica include una forza di ritenzione del contatto della custodia di 40,0N, una forza di accoppiamento di 6,0N e una forza di disaccoppiamento di 4,0N. In termini di durata, può accettare 20 cicli al minuto.   Il connettore Mini-FiT Max presenta una custodia realizzata con materiale UL 94V-0/glow wire con una spaziatura di 4,20 mm, una specifica di diametro del filo di 16-28 AWG (American Wire Gauge), contatti in stagno (Sn), con rivestimento in stagno (Sn) nell'area del contatto e della coda di saldatura, e una sottoplaccatura in nichel (Ni), che consente al connettore di funzionare a temperature comprese tra -40° e +105°C. Il connettore è conforme alla normativa RoHS e privo di alogeni per la sostenibilità ambientale.   I connettori Mini-FiT Max possono essere ampiamente utilizzati in prodotti di telecomunicazione/rete, come switch, server, alimentatori e distribuzione dell'energia, torri di rete, così come in applicazioni industriali, come macchinari, attrezzature commerciali, illuminazione commerciale e sistemi HVAC industriali. Il prodotto è un'ottima scelta per l'uso in elettrodomestici di consumo, come riscaldatori e condizionatori, lavatrici e asciugatrici. Nelle applicazioni per veicoli commerciali, il connettore può essere utilizzato in convertitori di potenza, moduli di controllo elettronico non sigillati, camion da trasporto e altro.

Conclusione

I connettori di alimentazione sono componenti indispensabili nei prodotti elettronici e rappresentano elementi fondamentali per garantire la stabilità a lungo termine del funzionamento delle apparecchiature. La gamma di connettori di alimentazione di Molex risponde alle esigenze di una vasta gamma di applicazioni, fornendo non solo stabilità e sicurezza alle connessioni di alimentazione, ma anche accelerando la produzione delle apparecchiature, l'efficienza di assemblaggio e facilitando la manutenzione da parte degli utenti. I connettori di alimentazione Molex sono disponibili in versioni standard e personalizzate. Visita oggi stesso il sito ufficiale di Molex per scoprire di più sulla nostra ampia gamma di connettori di alimentazione che proteggono i tuoi investimenti nelle applicazioni.
