ADIN6310: Switch Ethernet Industriale Time Sensitive Networking a 6 porte
Il ritardo di propagazione massimo dell'ADuM362N è di 10 ns con una distorsione della larghezza dell'impulso inferiore a 3 ns a un funzionamento di 5 V. La corrispondenza tra i canali è precisa, con un massimo di 3,0 ns.
Gli ADIN3310 e ADIN6310 hanno interfacce per controller di accesso ai media (MAC) non assegnate e possono essere abbinati ai dispositivi di livello fisico (PHY) di Analog Devices, Inc., come ADIN1100, ADIN1200 e ADIN1300, per formare un sistema a basso consumo energetico e bassa latenza. Quattro interfacce seriali gigabit media-independent interface (SGMII) e serializer/deserializer (serdes) consentono connessioni al backplane, connettività a moduli SFP e switch a cascata. Lo switch supporta la suite di funzionalità di bridging di rete a tempo sensibile IEEE 802.1Q richieste dallo standard IEEE 60802, fornendo qualità del servizio (QoS) per flussi sensibili alla latenza. Il dispositivo include anche capacità hardware per supportare i protocolli di ridondanza parallel redundancy protocol (PRP) o high availability seamless redundancy (HSR), riducendo così il carico sul processore host.
Caratteristiche principali e vantaggi
Interfacce MAC Ethernet: 10 Mb, 100 Mb o 1 Gb per porta
6 porte: 4x RMII/RGMII/SGMII e 2x RMII/RGMII
3 porte: 2x RMII/RGMII/SGMII e 1x RMII/RGMII
SGMII, 1000BASE-SX/1000BASE-LX/1000BASE-KX e 100BASE-FX
Switch Ethernet Layer 2 a bassa latenza
Latenza deterministica da porta a porta
Operazione cut-through o store-and-forward
Tipi di traffico e ritardo del bridge secondo IEEE/IEC 60802
Collegamento standard secondo IEEE 802.1Q-2018 (personalizzato)
Ogni porta è non bloccante e indipendente
Buffer dei fotogrammi da 32 kB per porta di trasmissione
4096 VLAN
Sincronizzazione temporale
IEEE 802.1AS-2020
Profilo predefinito IEEE 1588-2019
Profilo energetico IEEE C37.238-2017
Risoluzione del timestamp di 8 ns
Frame con timestamp all'ingresso o all'uscita
Collegamento di rete sensibile al tempo IEEE 802.1Q
Qbv: miglioramenti per il traffico programmato
Qci: filtraggio e controllo per flusso
Qbu: prelievo frame
Qch: accodamento e inoltro ciclico
Qav: miglioramenti di inoltro e accodamento
Qcc: miglioramenti al protocollo di prenotazione dello stream
Numero di stream
256 stream di ricerca estesi (IPV4, IPV6, PCP, ecc.)
Alta disponibilità e ridondanza
IEEE 802.1CB Replicazione ed Eliminazione di Frame per l'Affidabilità
IEC62439-3:2016-03 Protocollo Conforme HSR/PRP per Riconnessione Senza Interruzioni
IEC62439-3-2021-12 Protocollo di Redondanza dei Media
Livello 2 personalizzato su due porte per PROFINET IRT, EtherNet/IP DLR basato su beacon, POWERLINK (100 Mbps) Motore di assistenza per pacchetti alleggerisce il carico dell'host e gestisce le funzionalità TSN e switch Driver C portabili per TSN e protocolli Ethernet industriali Supporto NETCONF (livello di traduzione driver per Sysrepo) Funzionalità di sicurezza basate su hardware root of trust
Avvio sicuro, aggiornamento sicuro con protezione anti-rollback
Crittografia basata su hardware
Protocollo di abbinamento sicuro dell'host
Verifica dell'autenticità crittografica
Interfacce con il processore host esterno
RMII, RGMII, SGMII, SPI, dual SPI o Quad SPI
Potenza
3 alimentazioni esterne: 1,1 V, 3,3 V e VDDIO_x (1,8 V, 2,5 V o 3,3 V)
Potenza totale del chip 60 mW per porta a 1 Gbps, utilizzo completo con VDDIO_B = 1,8 V
Confezione e intervallo di temperatura

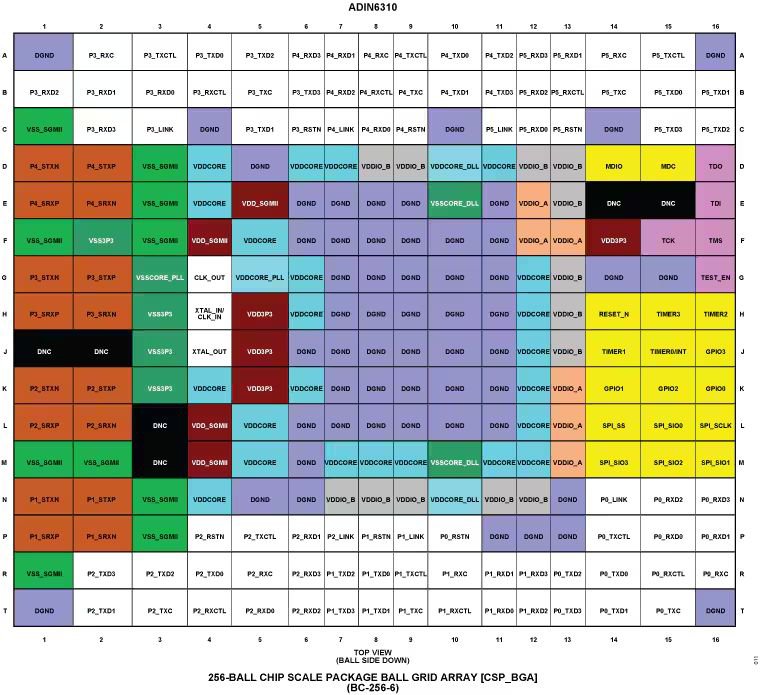

CSP_BGA a 256 palline, 14 mm × 14 mm, passo di 0,8 mm
CSP_BGA a 196 pin, 12 mm × 12 mm, passo 0,8 mm
Completamente specificato per −40°C a +85°C e −40°C a 105°C
Applicazioni
Automazione di fabbrica e dei processi
Controllo del movimento, robot e cobot
Automazione energetica
Trasporto
Strumentazione
Automazione degli edifici
Scheda di Valutazione
Il ADIN6310 può essere valutato con il EVAL-ADIN6310T1LEBZ o il EVAL-ADIN6310.
