TE Connectivityによる画期的な電源コネクタ

住宅、商業、産業用途が多様化し、技術的機能が進化するにつれて、それらを維持し運用し、接続し続けるための電力コネクタに対する期待がますます高まっています。TE Connectivity（TE）の幅広い電力コネクタポートフォリオは、これらの進化する課題に真っ向から取り組み、エンジニアが電力コネクタに求める性能、信頼性、利便性、そして汎用性を備えた多用途で最適化されたソリューションを提供します。

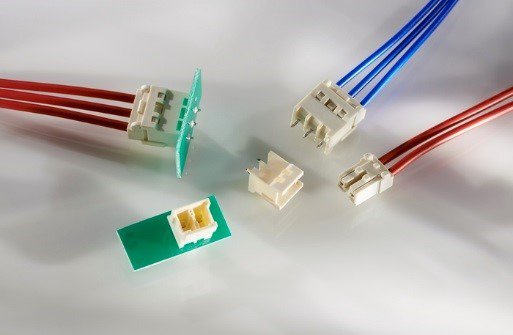

3.3mmおよび6.0mm GRACE INERTIAコネクタ

TE社のGRACE INERTIAコネクタは、ロッキングシステムを備えています。このシステムは、回路を同時に完成させつつコネクタをロックし、不意の切断を防止します。これらのコネクタは、個別の電力供給要件に対応するために2サイズが用意されています。3.3mmバージョンは250V AC/DCの電圧定格と最大4Aを持ち、6.0mmバージョンは300V AC/DCの電圧定格と最大10Aが特徴です。どちらも、それぞれの電力処理能力に比べて比較的コンパクトです。 これらのコネクタは、長寿命の信頼性を考慮して設計されています。ランスレスコンタクトが絡みつきを防止し、全体的なコンタクト設計により適切な挿入が保証され、ヘッダ変形を防ぐことで、コンポーネントが長期間にわたり最高の状態を維持できます。慣性ロッキングシステムは、良好な接触とさらなる耐久性を確保するために二重ビーム設計を採用しており、3.3mmモデルには、コンタクトがハウジング内に完全に収まるよう保証するオプションロックプレートが付属しています。  ロッキングシステムは慎重に設計されており、人為的なエラーの排除とミスマッチの防止に役立つため、エンジニアは自信を持って設計が可能です。このコネクタは、目隠し状態での接続を補助する4種類のキーイング方法と4色のバリエーションを提供し、組み立てしやすく、検査の手間を軽減するためにエルゴノミクスが考慮されています。これらのソリューションは、洗濯機、販売機、産業用制御機器など幅広い用途に理想的です。

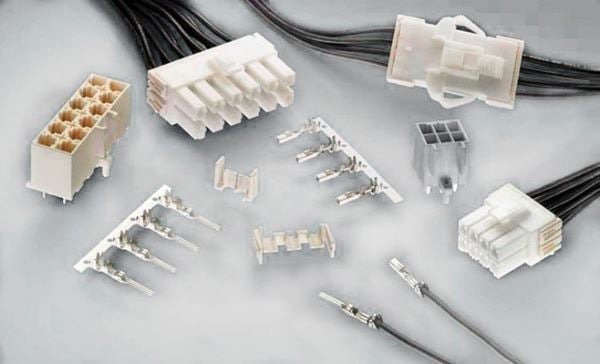

パワーダブルロックコネクタ

TEのPower Double Lockコネクタは独特な設計を持っています。半内部ロックシステムによって、外部の力による抜けを防止します。このソリューションは単体でも十分に信頼して使用できますが、オプションのダブルロックプレートを併用することで、さらに確実性を向上させます。これらのコネクタは、300V AC/DCのワイヤーツーワイヤー定格と50V AC/DCのワイヤーツーボード定格を備え、アプリケーションに優れた性能を提供します。線あたり最大14Aまで対応し、絶縁直径が最大3.1mmの26-16 AWGワイヤーに対応します。   利用可能なダブルロックプレートに加え、このコネクタには半田足とマウントボスに曲げが施されており、ヘッダーが基板に確実に固定されるため、エンジニアは安心して半田付けができます。ランスのないコンタクトにより、絡まりが最小限に抑えられています。また、振動が顕著な洗濯機や乾燥機などのアプリケーションで高い信頼性を確保するためのオプションとして、高圧コンタクトも用意されています。   Power Double Lockヘッダーは、樹脂やコンフォーマルコーティングに対応しており、複数のコネクタを単一アプリケーション内で使用する必要があるエンジニアにとって便利な複数の色オプションを備えています。ワイヤーツーワイヤー、ワイヤーツーボード、フリーハンギング、パネルマウント構成において1～12ポジションが利用可能で、滑らかでコンパクトな外形、そしてさまざまなピッチのバリエーションを提供するため、現代の設計が求める多様性に対応しています。

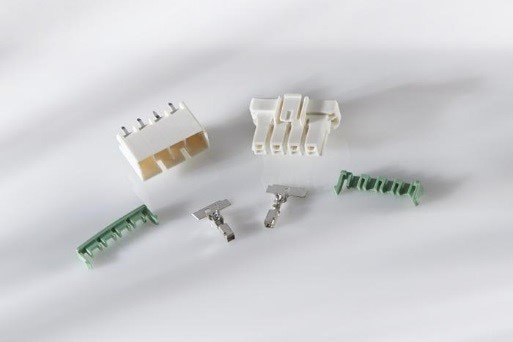

5mm パワーキーコネクタ

TEのPower Double Lockコネクタは、独特なデザインを持っています。半内部ロックシステムにより、コネクタが外れるのを防ぎます。5mm Power Keyコネクタは、PCBに確実な電力供給を目指して設計されています。これらは300VACで最大10Aまで対応しており、偏向ピンが付いているため、接続コンタクトの安定性やPCBヘッダーへの正確な嵌合を最適化します。このコネクタはポッティング対応設計となっており、ポッティングにより発生する気泡が性能を妨げることなく解放されるように作られています。また、動作範囲が-30°Cから105°Cと広く高温環境にも対応しており、グローワイヤー要件およびプラスチック燃焼性に関する厳しいUL 94 V-O基準を満たす素材が利用可能です。   これらのコネクタのハウジングランスは、配線されたコンタクトの絡まりを防ぎ、ロックレバーが保護壁に囲まれているため、ロックを安全に保持し、ひっかかりも防ぎます。エンジニアはさまざまなハウジングカラーを選んで、接続を識別し混乱を防ぐことができます。また、コンタクト挿入時の「カチッ」という音によって、しっかりと接続されたことを確認できます。   これらのコネクタは、コンパクトな20.7mmの嵌合高さを持ち、使いやすく、スタイリッシュな5mmピッチのセンターライン設計です。16-26 AWGサイズのワイヤーを受け入れることができ、2、3、4、6ピンポジションのシングル列および4、6ピンポジションのデュアル列のワイヤー・ツー・ボード構成が利用可能です。過酷な条件下での信頼性の高い性能と、多様な構成オプションにより、このソリューションは家庭用電化製品の電力回路、特にガス機器に最適です。

経済型電力コネクタ

エコノミーパワーコネクタは、TEの製品ラインアップの中でも最も広く使用されているコネクタの1つであり、それには十分な理由があります。これらは常時接続を可能にするよう設計されています。拡張ラインでは、実績あるEP（エコノミーパワー）設計を基にしたエコノミーパワー（EP）IIソリューションを提供しています。これらは最大600VAC、11Aの定格を持ち、動作温度範囲は25°Cから105°Cです。   各コンタクトには、ワイヤバレル、絶縁バレル、ロッキングウィンドウが備えられています。ワイヤバレルにはセレーション加工が施されており、ワイヤ保持を確保するための追加の安全対策となっています。コンタクトはランスレス設計で、絡まりを防ぎます。また、設計の要求に応じて、より高い嵌合力を提供する内部舌（インターナルトング）付きとなしの両方のオプションがあります。極性タブはポストの位置ずれを防ぎ、非対称端子は誤嵌合を防ぎます。   TEのEPラインの最も強力な利点の1つは、その汎用性と幅広い用途です。これらは22-18 AWGおよび20-16 AWGのワイヤサイズに対応したコンタクトを備えており、3.96mm、5.08mm、7.92mmのセンターラインオプションを提供しています。その一貫した性能、レトロフィット能力、類似設計とのエンドツーエンドでの積層可能な特性は、これらのコネクタが非常に普及している理由です。

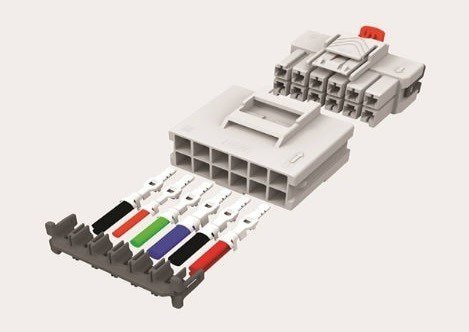

POWER TRIPLE LOCK コネクタ

より高い電力範囲において接続の確実性を求める設計には、TEのPOWER TRIPLE LOCKコネクタが最適です。これらのコネクタは最大20Aの定格と、超信頼性のある位置確保を提供する3-in-1ロッキング設計を備えています。キャップ（またはヘッダー）とプラグが一緒にラッチされ、コネクタ位置確保（CPA）デバイスがキャップ（またはヘッダー）とプラグをロックし、端子位置確保（TPA）デバイスが端子が完全に座っていること、またその状態が維持されることを保証します。   6mmの効率的なセンターライン間隔に加え、パネルマウントやフリーハンギングの構成では最大15ポジション、ワイヤーボード接続には最大5ポジションを提供し、エンジニアに必要な柔軟性をもたらします。105°Cの標準仕様、高温150°C、グローワイヤ用途をサポートする3種類の材質オプションにより、POWER TRIPLE LOCKコネクタは住宅用および業務用機器の電源コードや電源ユニットなど、さまざまな中間電力接続用途に適した優れた選択肢となります。その3重ロックの確実性と幅広い性能により、家電製品やその他の多くの用途において革新的存在となります。   TEの幅広い電力コネクタポートフォリオは、急速に進化する家庭用、商業用、産業用分野において長寿命かつ高性能を実現する豊富な特徴を備えたソリューションを提供します。どのような用途のニーズでも、TEがその設計に適合する電力コネクタソリューションを提供している可能性が高いです。業界をリードする性能、信頼性、利便性、柔軟性を提供し、エンジニアが効率的かつ効果的に設計に電力を供給し、接続を確実に維持するために必要なものを備えています。       GRACE INERTIA、POWER TRIPLE LOCK、TE ConnectivityおよびTE connectivity（ロゴ）は商標です。
