TE ConnectivityのユニバーサルMATE-N-LOKコネクタ

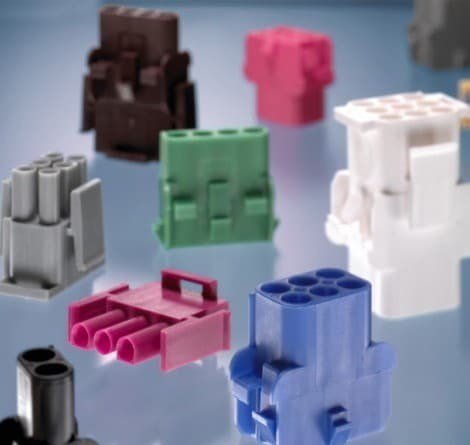

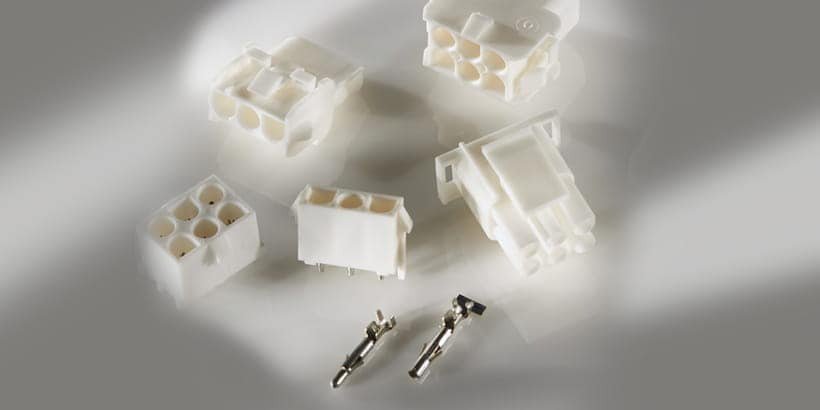

TE ConnectivityのUniversal MATE-N-LOCKコネクタシリーズは、ピッチが.250 [6.35]で、コネクタの両ハーフが結合時にロックするように設計されています。このコネクタは、2から15までのサイズとピン数の範囲で提供され、すずメッキまたは金メッキの接点を選択可能です。ハウジング内でピンとソケットの組み合わせを使用することで、優れた電気伝導性を実現しています。ハウジングには正極性、確実なロック機構、後部キャビティ識別が備わっており、簡単でミスの少ない組み立てが可能です。接点はハウジング内に収められており、システムの柔軟性を高めるために取り外し可能です。このコネクタは、250 VAC/VDCで19 Aの運用に対応し、最大600 VAC/VDCの電圧に耐えることができます。Universal MATE-N-LOCKコネクタは、ワイヤー対ワイヤーやワイヤー対ボードなどの多様な接続タイプを提供し、円形、フランジ付き、バルクヘッド、密閉型、カラフルなハウジング、さらにはGlow Wireテストに準拠した材料など、さまざまなオプションが利用可能です。

図面/パッケージ

主な特徴

一般的な用途
