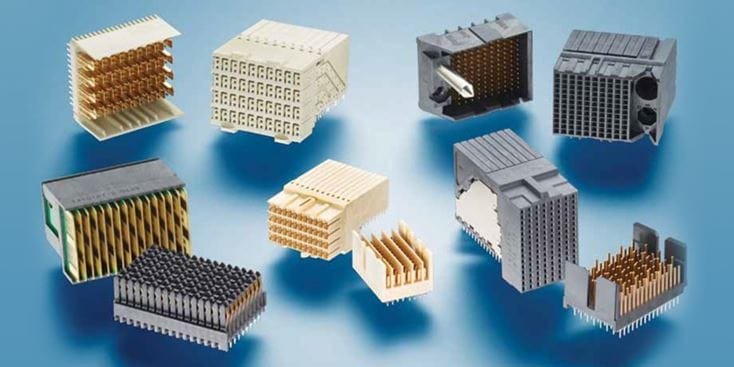

Z-Pack Slim UHD バックプレーンコネクタ

IP&E Note: If "IP&E" is an abbreviation or specific term, it generally does not require translation. Let me know if you'd like additional context or a localized explanation in Japanese.29 7月 2021

すべての記事を見る

データ転送速度の向上や信号の立ち上がり時間の短縮に伴い、より高性能な高速コネクタが求められています。TE Connectivityの幅広い高速バックプレーンコネクタのポートフォリオは、システム設計者が個々の性能課題を解決するための柔軟性を提供します。 Z-PACK slim UHDコネクタは高密度のピン数を備えたコネクタで、PCB（プリント基板）スペースを節約し、狭い15mmスロットピッチのアプリケーションにも対応できます。Z-PACKコネクタの製品は、既存のPCBレイアウトを変更することなく、最大12.5 Gbpsのデータ転送速度を実現し、最大20 Gbpsまで拡張可能です。Z-PACKコネクタの柔軟なピン配列は複数のピン構成を可能にし、1平方センチメートルあたり55の信号線を提供します。Z-PACKコネクタは、0.5 mmのドリルサイズと0.8 mmのパッドサイズを使用し、4-6-4 MILまたは5-7-5 MILの差動配線が可能です。用途は、サーバー、スイッチ、ルーター、光ソリューションにわたります。

製品概要動画

図面/パッケージ

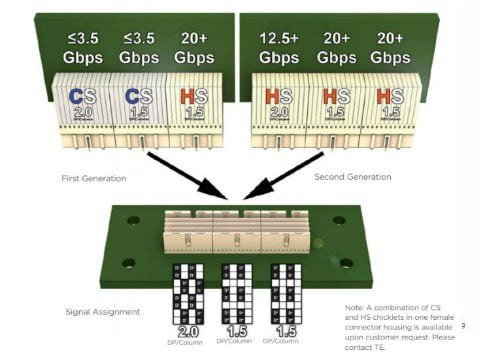

速度のスケーラビリティと構成

スペースの節約

主な特徴

平方センチメートルあたり55の信号を持つ高密度信号数
標準的なデータ転送速度は12.5 Gbpsで、20 Gbpsまで拡張可能
狭い15mmスロットピッチの用途に適合します
列ごとの1.5および2.0差動ペアのピン割り当て

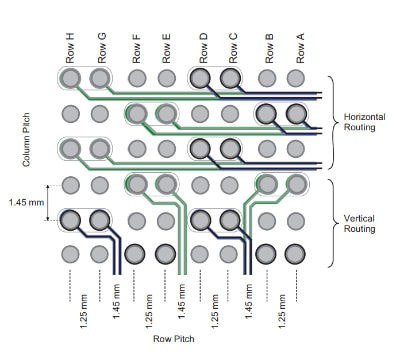

フットプリントは、4-6-4 MILまたは5-7-5 MILの差動配線を可能にします。

一般的な用途

スイッチ
ルーター
サーバー
通信機器
