ADMX3652: 6½ 桁、±20 V デジタル電圧計

電源管理19 3月 2024
すべての記事を表示

ADMX3652は、最も一般的なDVM測定を備えたコンパクトなソリューションを提供します。高精度統合アプリケーションにおける長い測定時間が標準となる中、システムスペースを節約できる簡単で信頼性が高く、ポケットサイズのデバイスはエンジニアのツールボックスに人気の追加機器です。

ADMX3652の現在の消費電流は、安定した動作モードで5 Vの電源供給時に約310 mAに過ぎません。多くの設定を必要とする複雑な機器と比較して、ADMX3652は典型的なアプリケーションのためにプリセット構成のシンプルな設定を必要とします。電気的には、ADMX3652は内部で独立したロジック供給を使用して、1.8 V、2.5 V、および3.3 Vのインターフェースと互換性があります。

ADMX3652は、0°Cから45°Cの動作温度が指定された、77.70 mm × 46.30 mm × 20.15 mm、10リードのモジュール パッケージで利用可能です。

主な特徴および利点

  • 6½桁の分解能

  • ±0.2 V、±2 V、±20 V の範囲

  • デュアルチャンネル

  • 90日精度: < 2 Vレンジでの読み取り範囲の17 ppm未満

  • < 0.225 ppm RMS ノイズ、2 V範囲、1 NPLC、1000サンプル

  • 最大 1 kSPS のデータレート

  • オートゼロ機能

  • SCPIプロトコルをサポート

  • UART通信インターフェース

  • 電源シーケンスの自己確認

  • 入力保護

  • 5 V 電源

  • 0°Cから45°Cの動作

アプリケーション

  • 精密電圧測定

  • 産業用オートメーションテスト

評価ボード

ADMX3652は EVAL-ADMX3652Z-INTで評価できます。

ブロック図と表


記事タグ

アナログ・デバイセズ
NPI (医療提供者識別番号)
Power Management

関連ニュース記事

すべて表示
STMicroelectronics製品のコレクションで、STM32マイクロコントローラーチップ、開発ボード、およびディスプレイモジュールが含まれています。
STM32N6 MCUシリーズ

Arm® Cortex®-M55ベースのMCU、ST Neural-ART Accelerator、H264エンコーダー、Neo-Chrom 2.5D GPU、4.2 Mbyte連続SRAMを搭載。

Parking system on the car cockpit
MAX96724: Quad Tunneling GMSL2/1 to CSI-2 Deserializer

The MAX96724/F/R deserializer converts four GMSL™2/1 inputs to 1, 2, or 4 MIPI D-PHY or C-PHY outputs.

ADuM1252/3: ultra-low power, uni-or-bidirectional I2C isolator with extended VDD, idle-bus hot-swap and low VOL

Learn about the ADuM1252 and ADuM1253 I2C isolators, providing versatile open-drain channel configurations for superior data protection and system performance.

MAX14916: industry's smallest octal industrial 1A/quad 2A high side switch with diagnostics

Discover the MAX14916 and MAX14916A, featuring eight high-side switches with low on-resistance and high current handling capabilities for efficient performance.

ADA4351-2: compact, dual-channel, precision, programmable gain transimpedance amplifier (PGTIA)

The ADA4351-2 is a compact, monolithic, dual-channel, precision, programmable gain transimpedance amplifier (PGTIA) with 2 external gain settings per channel.

飛行機の構造を確認するエンジニア
AD4858: バッファ付き、8チャネル同時サンプリング、20ビット 1 MSPS DAS

AD4858は、差動入力と広い共通モード範囲を備えた、完全バッファ付きの8チャネル同時サンプリング、20ビット、1 MSPSデータ収集システム（DAS）です。

アナログデバイセズのMAX16163マイクロチップのクローズアップ。その洗練されたデザインと金属部品が際立っています。
MAX16163: プログラム可能なスリープ時間を備えたnanoPowerオン/オフコントローラ

MAX16163はバッテリー接続を遮断し、システム電流を最小限に抑えます。統合されたダイナミックスリープタイマーによって、必要なタイミングでシステムを起動します。

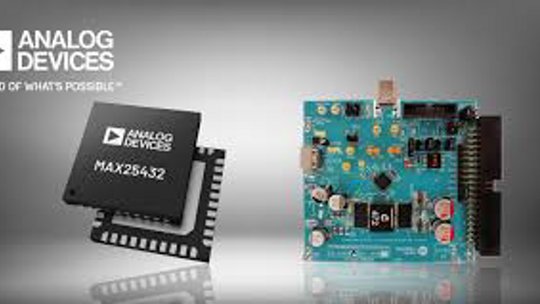

MAX25432 （翻訳できるコンテンツがありません。これは製品名や型番の可能性があるため、言語を変更せず、そのまま使用されます。）
