LTM4707: 16V 입력, 16A 초저소음 Silent Switcher® 3 μModule® 레귤레이터
조용한 스위처31 7월 2025
LTM4707은 6.25mm × 6.25mm × 5.07mm BGA 패키지로 제공되는 소형 16A 강하 Silent Switcher 3 전력 μModule®(전력 마이크로모듈) 레귤레이터입니다.
LTM4707 패키지에는 스위칭 컨트롤러, 전력 MOSFET, 인덕터 및 지원 부품이 포함되어 있습니다. LTM4707은 3V에서 16V의 입력 전압 범위에서 동작하며, 0.3V에서 6V까지의 출력 범위를 지원합니다. 단일 저항으로 출력 전압을 설정할 수 있으며, 출력 범위에 걸쳐 단위 이득(unity-gain) 동작을 제공하여 출력 전압과 관계없이 사실상 일정한 출력 노이즈를 유지합니다. 설계를 완성하기 위해서는 대량의 입력 및 출력 커패시터만 필요합니다. LTM4707은 내부 핫 루프 바이패스 커패시터를 활용한 Silent Switcher 3 아키텍처를 채택하여 낮은 전자기 간섭(EMI)과 높은 효율성을 모두 달성합니다. LTM4707은 초저잡음 구조를 채택하여 탁월한 저주파수(<100kHz) 출력 노이즈를 제공합니다. 이러한 낮은 EMI와 저잡음 특성은 동기식 스위칭 레귤레이터의 높은 효율성을 활용할 수 있는 고전류 및 잡음 민감 애플리케이션에 LTM4707을 이상적으로 만들어 줍니다. LTM4707은 RoHS 준수 단자 마감으로 제공됩니다.
주요 기능 및 혜택
- <1cm² 단일면 PCB 또는 0.5cm² 양면 PCB에서 완벽한 솔루션
- 저소음 Silent Switcher® 3 아키텍처 - 초저 EMI 방출 - 초저 RMS 노이즈 (10Hz ~ 100kHz): 8μVRMS
- ±1.5% 최대 총 DC 출력 전압 오차 (라인, 부하 및 온도 전체에 걸쳐)
- 입력 전압 범위: 3V에서 16V
- 출력 전압 범위: 0.3V에서 6V
- 최대 연속 출력 전류 16A
- 조정 가능 및 동기화 가능: 300kHz에서 3MHz
- 현재 모드 제어, 신속한 과도 응답
- Forced Continuous Mode (FCM) Capability
- 전류 공유가 가능한 다단계 병렬
- 프로그래밍 가능한 전원 적합성

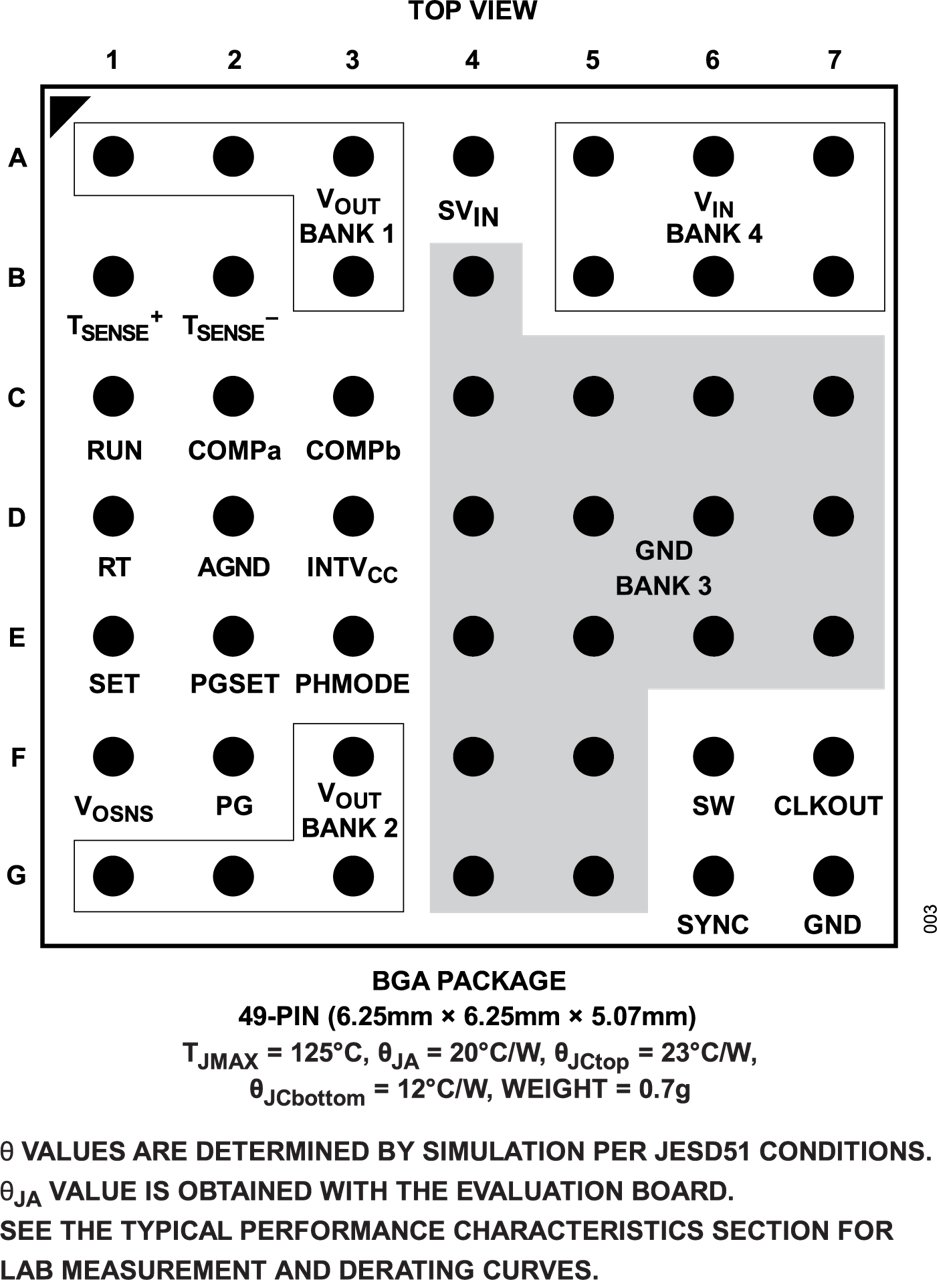

- 49-리드, 6.25mm × 6.25mm × 5.07mm, BGA 패키지로 제공됩니다
응용 프로그램
- 통신, 네트워킹 및 산업 장비
- PLLs, VCOs, 믹서, LNAs 및 PAs를 포함한 RF 전원 공급 장치
- 저소음 계측장비
- 고속 및 고정밀 데이터 변환기
평가 보드
LTM4707은 EVAL-LTM4707-AZ로 평가할 수 있습니다.

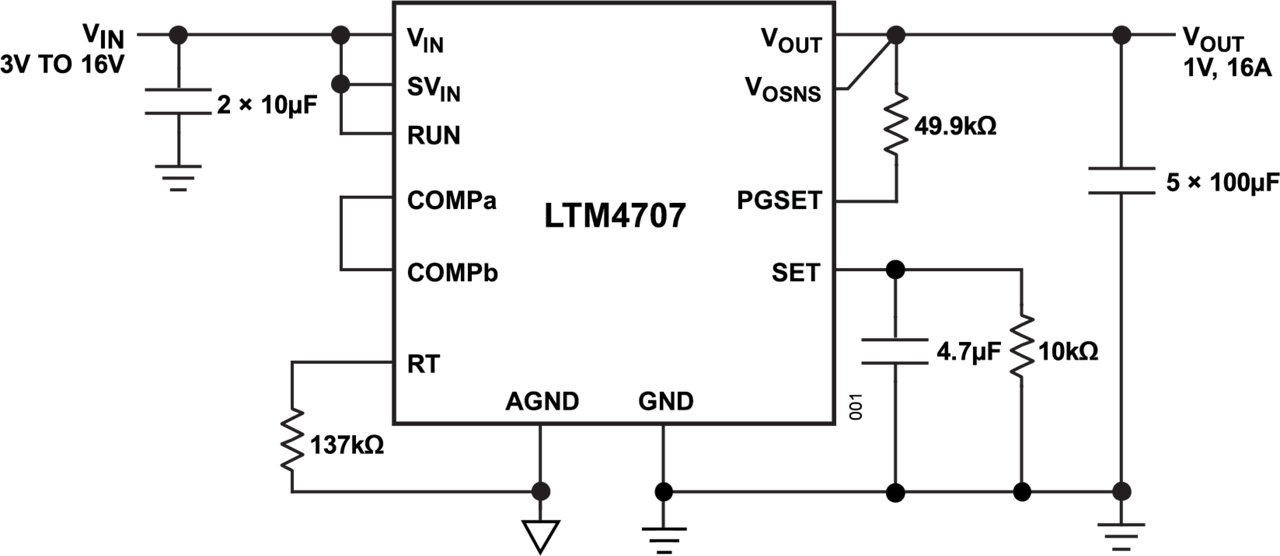

블록 다이어그램 및 표
