AD3530R: 8チャネル、16ビットの電圧出力DAC、オンチップリファレンス、SPI

デジタル-アナログコンバータ22 8月 2025
データセンター内のサーバーラックに接続された黄色の光ファイバーケーブルの詳細なビュー。
すべての記事を表示

AD3530/AD3530Rは、低消費電力の8チャンネル、16ビット、バッファ付き電圧出力デジタル-アナログコンバータ（DAC）で、ソフトウェアでプログラム可能なゲイン制御を備え、2.5Vのリファレンス電圧に対して2.5Vまたは5Vのフルスケール出力範囲を実現します。

AD3530/AD3530Rは、2.7Vから5.5Vの単一電源で動作し、設計上モノトニックであることが保証されています。AD3530Rは2.5V、5ppm/°Cの内部リファレンスを提供しており、デフォルトでは無効化されています。

これらのデバイスには、出力電圧、電流、内部ダイ温度のモニタリングを可能にする統合型マルチプレクサが組み込まれています。AD3530/AD3530Rは、2.1mm × 2.2mm、25ボールWLCSPパッケージで提供されます。これらのデバイスには、Power-On Reset (POR) 回路が組み込まれ、DACの出力が32kΩをグラウンドに対して立ち上がった状態を保証し、有効な書き込みが実行されるまで維持されます。また、DACには電源ダウンモードが含まれ、消費電流を典型値670μAまで削減します。

シリアルペリフェラルインターフェース（SPI）およびMICROWIRE®互換の4線式シリアルインターフェースは、1.08Vから1.98Vのロジックレベルで動作し、最大50MHzのクロックレートに対応しています。

主な特徴と利点

  • 16ビット分解能、±3 LSB16 INL、±1 LSB16 DNL

  • TUE: FSR最大値の±0.22%

  • オフセット誤差: ±1.6mV 最大

  • ゲイン誤差：FSR最大値の±0.26%

  • 保証されたソース電流 50mA

  • 超低ドロップアウト: 20mA負荷時で25mV

  • 2.5V 内部電圧リファレンス、5ppm/°C、標準

  • 62nV/√Hz ノイズスペクトル密度（外部リファレンス）

  • 115nV/√Hz ノイズスペクトル密度 (内部基準)

  • 出力電圧、電流、およびダイ温度モニター

  • 50MHz SPI 書き込みおよび読み取り

  • 2.7Vから5.5Vの電源供給範囲

  • 1.2Vまたは1.8V互換のデジタルインターフェース

  • 動作温度範囲: −40°Cから+125°C

  • 小型パッケージ：2.1mm × 2.2mm、25ボールWLCSP

アプリケーション

  • 光トランシーバー

  • 試験と測定

  • 産業自動化

  • データ収集システム

評価ボード

AD3530RはEVAL-AD3530Rで評価できます。

ブロック図と表

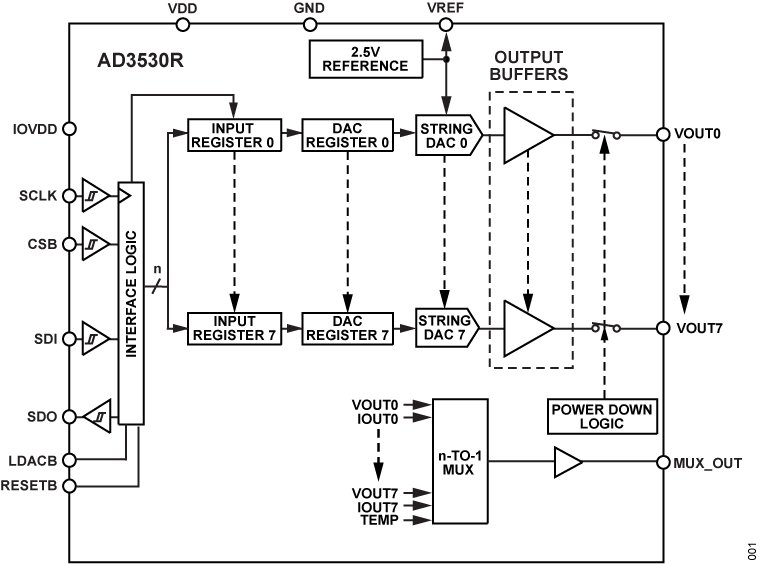

A detailed schematic of an electronic circuit featuring DAC registers, input registers, and interface logic.

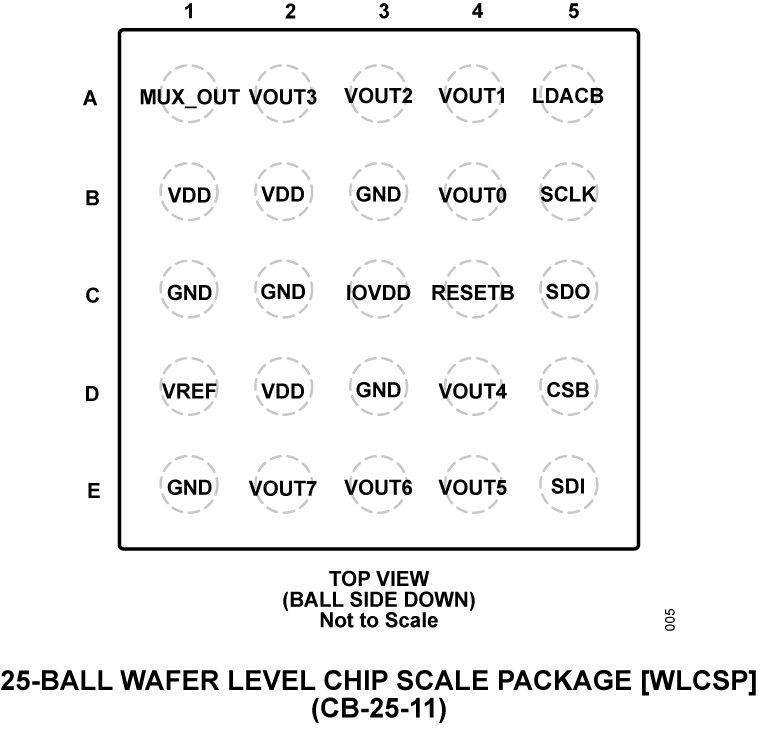

Technical diagram showcasing a 25-ball wafer-level chip scale package (WLCSP).
