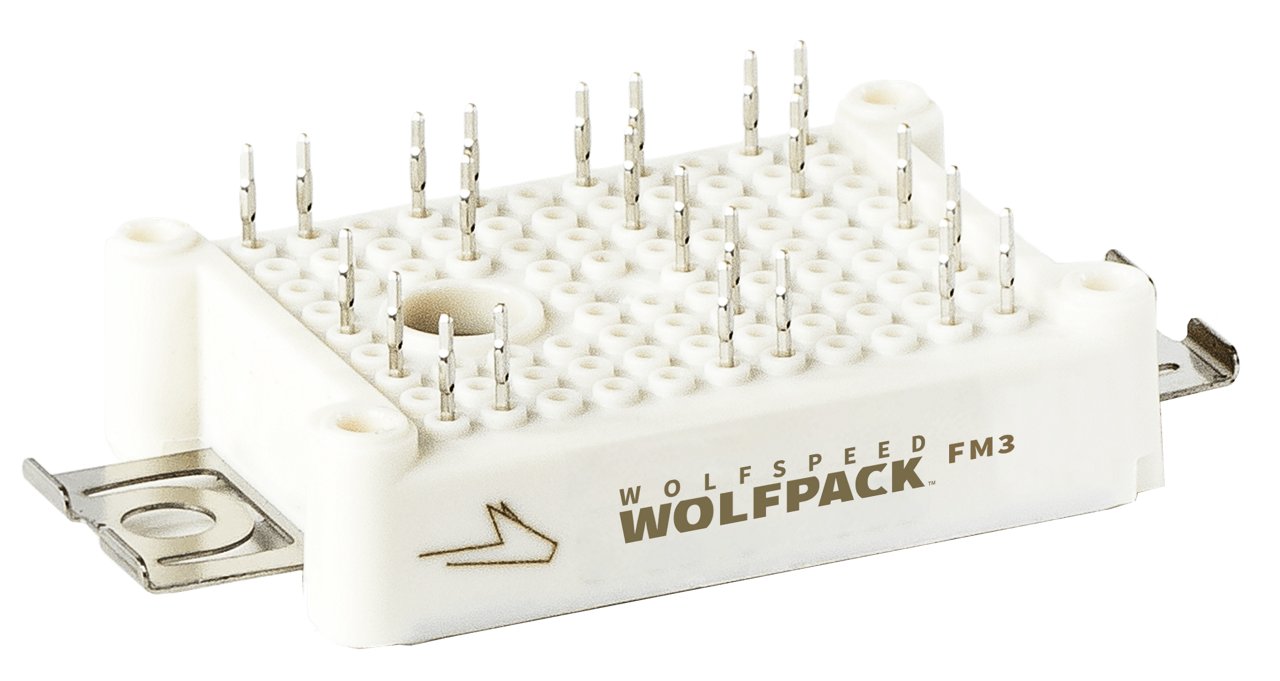

Módulos de potencia de carburo de silicio Wolfspeed WolfPACK
Ofreciendo la mayor densidad de potencia de la industria en su clase para una eficiencia insuperable, presentado por los líderes en carburo de silicio.
Los últimos módulos de potencia de Wolfspeed permiten múltiples configuraciones en diversos niveles de potencia para aplicaciones de carga rápida de vehículos eléctricos, energía industrial, sistemas UPS, calefacción por inducción y soldadura, accionamiento de motores industriales, fuentes de alimentación, energía solar y renovable, y infraestructura de red.
Beneficios Clave
- Densidad máxima de potencia
- Facilidad de diseño y ensamblaje
- Escalabilidad y fiabilidad del sistema
- Sistemas de enfriamiento más simples y sistemas más pequeños
Características clave
- Tecnología líder de MOSFET de carburo de silicio en un factor de forma estándar de la industria
- Topologías con la mayor corriente nominal disponibles comercialmente
- Incorporado NTC
- Conexiones de ajuste a presión
Cartera de Productos
| R(ON) a 25℃ | Producto SKU | Configuración | Paquete | Voltaje de Bloqueo |
|---|---|---|---|---|
| 11mΩ | CAB011M12FM3 | Half-Bridge | FM3 | 1200V |
| 16mΩ | CAB016M12FM3 | Half-Bridge | FM3 | 1200V |
| 21mΩ | CCB021M12FM3 | 6-pack | FM3 | 1200V |
| 32mΩ | CCB032M12FM3 | 6-pack | FM3 | 1200V |
| 6mΩ | CAB006M12GM3 | Half-Bridge | GM3 | 1200V |
| 8mΩ | CAB008M12GM3 | Half-Bridge | GM3 | 1200V |
Matriz de placas de evaluación Wolfspeed WolfPACK
Las placas de transceptor diferencial y controlador de puerta enumeradas a continuación serán necesarias junto con la placa de carga inductiva con abrazadera mencionada anteriormente para realizar una prueba de doble pulso en los módulos de potencia Wolfspeed WolfPACK.
| Número de Parte | Placa CIL | Transceptor Diferencial | Driver de Puerta Silicon Labs | Driver de Puerta ADI | Driver de Puerta Wolfspeed |
|---|---|---|---|---|---|
| CAB011M12FM3 | KIT-CRD-CIL12N-FMA | CGD12HB00D | Si823H-AAWA-KIT | EVAL-ADUM4146WHB1Z | CGD1700HB2M-UNA |
| CAB016M12FM3 | KIT-CRD-CIL12N-FMA | CGD12HB00D | Si823H-AAWA-KIT | EVAL-ADUM4146WHB1Z | CGD1700HB2M-UNA |
| CCB021M12FM3 | KIT-CRD-CIL12N-FMC | CGD12HB00D (3pcs) | Si823H-ABWA-KIT (3pcs) | EVAL-ADUM4146WHB1Z (3pcs) | CGD1700HB2M-UNA (3pcs) |
| CCB032M12FM3 | KIT-CRD-CIL12N-FMC | CGD12HB00D (3pcs) | Si823H-ABWA-KIT (3pcs) | EVAL-ADUM4146WHB1Z (3pcs) | CGD1700HB2M-UNA (3pcs) |
| CAB006M12GM3 | KIT-CRD-CIL12N-GMA | CGD12HB00D | Si823H-ABWA-KIT | EVAL-ADUM4146WHB1Z | CGD1700HB2M-UNA |
| CAB008M12GM3 | KIT-CRD-CIL12N-GMA | CGD12HB00D | Si823H-ABWA-KIT | EVAL-ADUM4146WHB1Z | CGD1700HB2M-UNA |

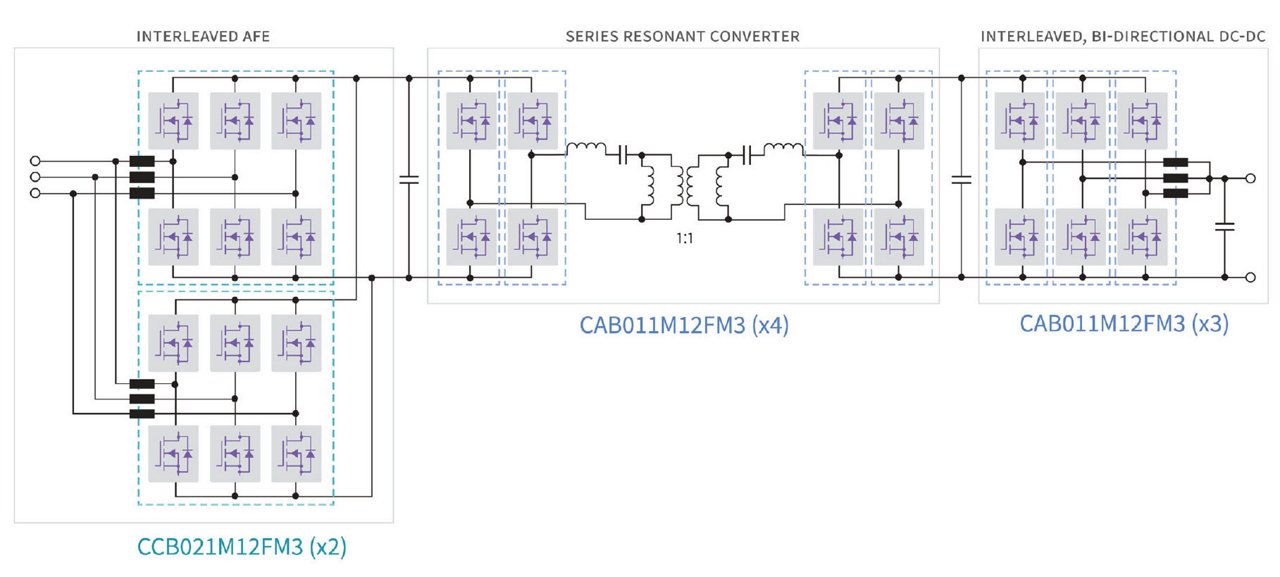

Diseño de referencia Wolfpack: Cargador bidireccional de 50 KW
La arquitectura bidireccional de potencia de tres etapas se centra en la simplificación del control mientras mantiene una alta eficiencia del sistema utilizando entrelazado, conversión resonante y conmutación a voltaje cero/conmutación a corriente cero (ZVS/ZCS).
El front-end entrelazado permite una alta frecuencia de conmutación (100 kHz) para reducir el tamaño del filtro.
El convertidor resonante en serie aislado simplifica el control y permite ZVS/ZCS completo en todo el rango de operación. La eliminación de la pérdida de conmutación permite una eficiencia >98% con un control muy sencillo.
El convertidor Buck/Boost bidireccional entrelazado utiliza el modo de conducción en el límite (BCM) para eliminar la pérdida de encendido y recuperación inversa. Esto permite una eficiencia >99% a una frecuencia de conmutación de 100 kHz, lo que posibilita la minimización del tamaño del inductor y el condensador.
La Ventaja de Wolfspeed
¿Por qué Wolfspeed SiC?
- Wolfspeed inventó el MOSFET de SiC en 2011, más de 30 años de energía SiC con más de 7 billones de horas de campo instaladas
- Wolfspeed está invirtiendo en el futuro #1 en participación de mercado en tecnología SiC, 30 veces la capacidad para 2024
- Más de 17 años de producción de diodos y MOSFET Miles de clientes con millones de MOSFET, diodos y módulos
- Desarrollo enfocado y soporte al cliente TODOS los recursos dedicados a desarrollar capacidad de SiC, dispositivos, paquetes y a proporcionar un soporte superior para aplicaciones
Soluciones SiC
- Dispositivos de potencia SiC
- Experiencia en SiC: esto es todo lo que hacemos
- Diseños de referencia de aplicaciones
- Soporte experto en ingeniería de sistemas
- Plataforma de simulación en línea
