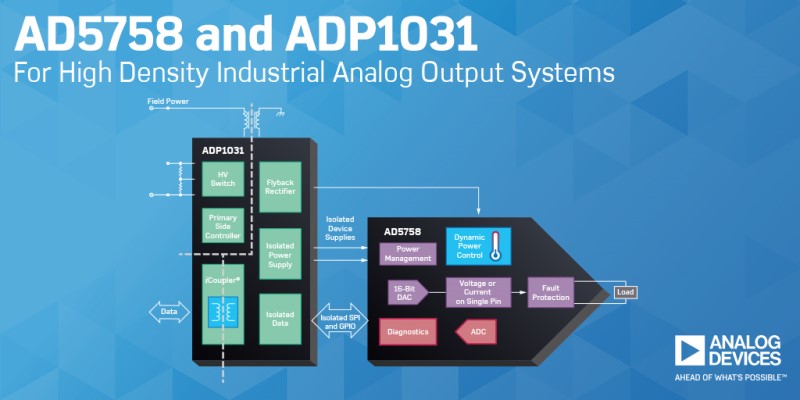

ADP1031은 절연형 플라이백 DC-DC 레귤레이터, 인버팅 DC-DC 레귤레이터 및 벅 DC-DC 레귤레이터를 결합한 고성능 절연 마이크로 파워 관리 장치(PMU)로, 3개의 절연 전원 레일을 제공합니다 .
ADP1031에는 고속 직렬 주변 장치 인터페이스(SPI) 격리 채널 4개와 저전력 소멸 및 소형 솔루션 크기가 필요한 채널간 애플리케이션용 범용 절연체 3개가 포함되어 있습니다.
+4.5V ~ +60V의 입력 전압 범위에서 작동하는 ADP1031은 VOUT1의 경우 +6V ~ +28V(조정 가능 버전) 또는 +21V 및 +24V(고정 버전)의 절연 출력 전압을 생성하며, VOUT2 및 VOUT2의 경우 공장에서 프로그래밍할 수 있는 전압인 +5.15V, +5.0V 또는 +3.3V의 출력 전압을 생성하고, VOUT3의 경우 조정식 출력 전압은 −24V ~ −5V 입니다.
기본적으로 ADP1031 플라이백 레귤레이터는 250kHz 전환 주파수에서 작동하고 버크 및 인버팅 레귤레이터는 125kHz에서 작동합니다. 3개의 레귤레이터는 모두 전자파 간섭(EMI)을 줄이기 위해 서로에 대해 위상 편이됩니다. ADP1031은 350kHz - 750kHz 범위의 외부 진동자에 의해 구동되어 민감한 애플리케이션에서 노이즈 필터링을 용이하게 합니다.
ADP1031에 통합 된 디지털 절연체는 저전력 및 저 방사 방출에 최적화 된 Analog Devices, Inc., iCoupler® 칩 스케일 트랜스포머 기술을 사용합니다.
ADP1031은 9mm × 7mm, 41 리드 LFCSP로 제공되며 정격 작동 접합부 온도 범위는 −40°C ~ +125°C입니다.
특징 및 장점:
- 넓은 입력 공급 전압 범위: 4.5V~60V
- 통합 플라이백 전력 스위치
- 격리, 독립된 양극 출력 및 공장에서 프로그래밍할 수 있는 버크 출력 생성
- VOUT1: 21V, 24V 또는 6V~28V
- VOUT2: 5.15V, 5.0V 또는 3.3V
- VOUT3: −24V~−5V
- 단순화된 변압기 설계에 대한 1:1 비율 변압기 사용
- 플라이백, 버크 및 인버팅 레귤레이터를 위한 피크 전류 제한 및 OVP
- 정밀도 활성화 입력 및 전력 양호 출력
- SYNC 입력을 통한 조정 가능한 전환 주파수
- 레귤레이터별 내부 보상 및 소프트 스타트 제어
- 고속, 저전파 지연, SPI 신호 격리 채널
- 3개의 100kbps 범용 절연 데이터 채널
- 9mm × 7mm LFCSP 형상 계수를 통해 소형 전체 솔루션 사이즈 가능
- −40°C~+125°C의 작동 접합부 온도 범위
- CISPR11 B등급 방사 배기 한계 준수
- 안전 및 규제 승인(보류 중)
- UL 인식: UL 1577당 1분 동안 2500V rms
- CSA Component Acceptance Notice 5A
- 슬레이브, 마스터 및 필드 전원 도메인간 300V rms 기본 절연(IEC 61010-1, 보류 중)
- VDE 적합성 인증
- DIN V VDE 0884-10 (VDE 0884-10):2006-12
- VIORM = 565 VPEAK
활용 분야:
- 산업 자동화 및 프로세스 제어
- 계측 및 데이터 수집 시스템
- 데이터 및 전원 격리
