ADR1001: Ofengesteuertes, eingebettetes Zener, Präzisionsspannungsreferenz
Der On-Chip-Heizer des ADR1001, kombiniert mit der Analog Devices Buried-Zener-Technologie, ermöglicht dem ADR1001 eine sub-ppm-Temperaturkoeffizientenleistung sowie eine langfristige Driftleistung im einstelligen ppm-Bereich. Neben der Bereitstellung einer branchenführenden Präzision in allen Aspekten bietet der ADR1001 benutzerfreundliche Funktionen, um Kosten und Designaufwand zu reduzieren. Zu diesen Funktionen gehören ein pin-programmierbares internes Thermostat, ein widerstandsprogrammierbarer Heizstromgrenzwert, ein Open-Collector-Power-Good-Flag-Pin, ein hermetisches Oberflächenmontagegehäuse und ein zusätzliches abgestimmtes Widerstandspaar. Standardmäßig liegt der Temperatur-Sollwert bei 70°C, wenn kein externer Widerstand am TSET-Pin angeschlossen ist, und die interne Heizstrombegrenzung beträgt 100 mA, wenn HTR_ILIM mit HTR_GND verbunden ist.

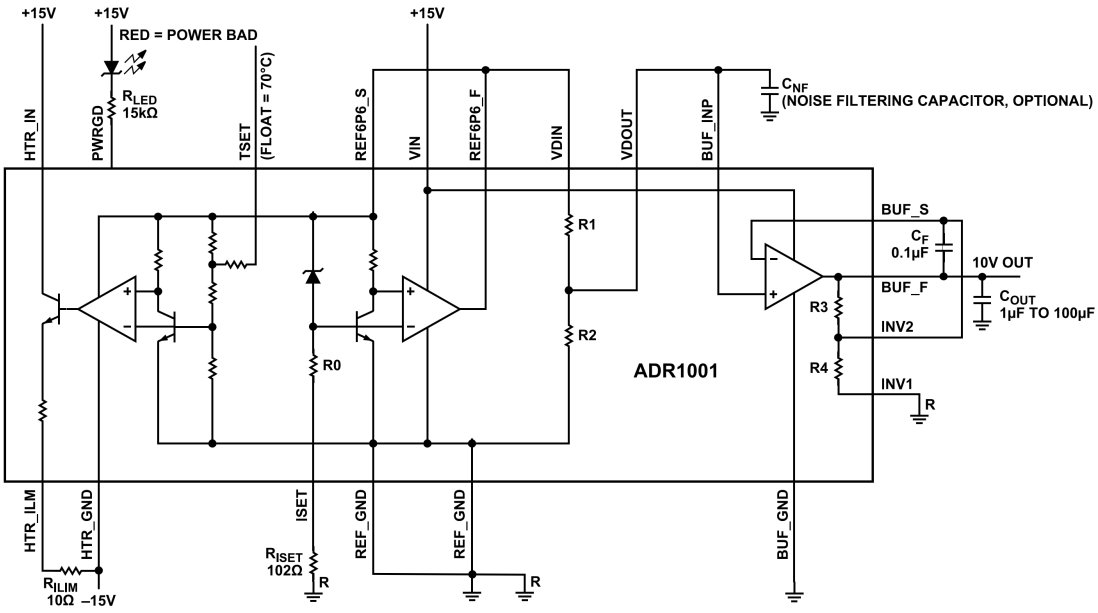

Die integrierten Dünnschichtwiderstände und der On-Chip-Puffer können verwendet werden, um standardisierte Ausgangsspannungsreferenzwerte bereitzustellen, die mit modernen Präzisionswandlern kompatibel sind. Die Kombination aus ADR1001-Teiler-Netzwerk und Ausgangspuffer ist auf eine anfängliche Genauigkeit von ±0,25% abgestimmt. Darüber hinaus sind ein Paar abgestimmter Widerstände ebenfalls auf dem Chip enthalten, sodass Kunden problemlos eine negative Spannungsreferenz oder eine Verstärkung von 2 erzeugen können, ohne die Ausgangsgenauigkeit oder die Drift wesentlich zu beeinträchtigen.

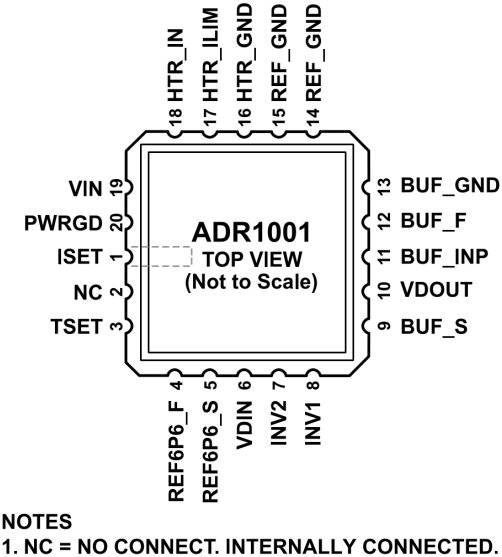

Der ADR1001 ist in einem hermetischen, keramischen, 20-poligen Leadless Chip Carrier (LCC) verpackt. Das oberflächenmontierte Keramikgehäuse ermöglicht Kunden, den Schritt des Lötens von Durchgangs-Komponenten zu eliminieren und dennoch die hermetische Abdichtung eines klassischen Durchloch-Metallgehäuses beizubehalten.
Hauptmerkmale und Vorteile
- LTZ1000-Klasse, ultrastabile, 6,6 V, vergrabene Zener-Referenz
- Auf dem Chip thermisch geregelte, abgestimmte Widerstandsteiler
- Präzision 5 V Ausgang ±0,25 % (RISET = 102 Ω, TJ = 70°C)
- 5 V Ausgangsrauschen (0,1 Hz bis 10 Hz): 0,13 ppm Spitze-Spitze
- Zener-, Thermoschleifen-Operationsverstärker und Puffer auf dem Chip integriert
- Eingangsspannungsbereich: 9 V bis 36 V
- Hermetisches, oberflächenmontiertes Gehäuse, 20-poliges LCC
- Die Ofenisierung sorgt für ultraniedrige Temperaturdrift
Evaluierungsplatine
Der ADR1001 kann mit dem EVAL-ADR1001 evaluiert werden.
