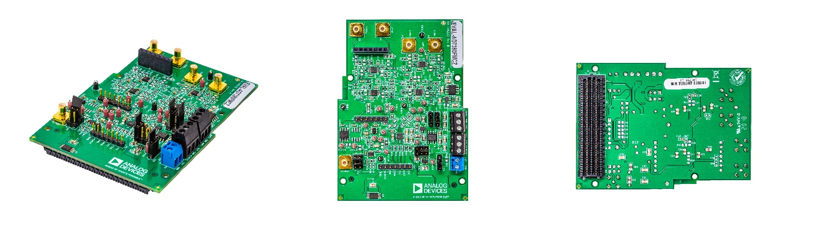

AD®7380/AD®7381은 3.0V~3.6V의 전력 공급에서 작동하며 처리 속도가 최대 4MSPS인 이중 동시 샘플링, 고속, 저전력 연속 근사법 레지스터(SAR) 아날로그-디지털 컨버터(ADC)로 구성된 16비트 및 14비트 핀 호환 제품군입니다. 아날로그 입력형은 차동형이며, 폭넓은 공통 모드 입력 전압을 수용하고, CS의 하강 에지에서 샘플링 및 변환됩니다.
일체형 온칩 오버샘플링 블록은 동적 범위를 개선하고 하부 광역폭에서 소음을 줄입니다. 버퍼 처리된 내부 2.5V 참조가 포함되어 있습니다. 이를 대신하여, 최대 3.3V의 외부 참조를 사용할 수도 있습니다.
변환 과정과 데이터 수집에서는 표준 제어 입력을 사용하여 마이크로프로세서나 디지털 신호 프로세서(DSP)에 대한 인터페이싱이 간편합니다. 별도의 로직 공급을 통해 1.8V, 2.5V, 3.3V 인터페이스와 호환됩니다.
AD®7380/AD®7381은 −40°C~125°C로 지정된 범위에서 작동하며, 16-리드 리드 프레임 칩 스케일 패키지(LFCSP)에서 사용할 수 있습니다.
제품 주요 특징:
- 두 가지의 완전한 ADC 기능을 통한 이중 동시 샘플링 및 전환
- 핀 호환 제품군
- 높은 4 MSPS 처리 속도
- 공간을 절약하는 3mm×3mm LFCSP 패키지
- 동적 범위를 증가시키고, 소음을 줄이고, SCLK 속도 요건을 낮추는 통합 오버샘플링 블록
- 폭넓은 공통 모드 범위의 차동 아날로그 입력
- 소형 샘플링 커패시터가 증폭기 작동 부하를 줄입니다
애플리케이션:
- 모터 제어 위치 피드백
- 모터 제어 전류 감지
- 소나
- 전력 품질
- 데이터 수집 시스템
- EDFA 애플리케이션
- I 및 Q 복조
특징 및 장점:
- 16비트/14비트 ADC 제품군
- 이중 동시 샘플링
- 전체 차동 아날로그 입력
-4MSPS 처리량 변환율
- SNR(표준)
- 온칩 오버샘플링 기능
- 해상도 부스트 기능
- SNR 102.8dB(표준) 및 ×32 OSR
- INL(최대)
- 10ppm/°C일 때 2.5V 내부 참조
- 고속 직렬 인터페이스
- -40°C～+125°C 작동
- 16-리드 LFCSP, 3mm×3mm
- 폭넓은 공통 모드 범위
- 알림 기능
제품 수명 주기: 신규 설계에 권장됨. 이 제품은 시장에 출시되었습니다. 데이터시트는 모든 최종 시방서와 작동 조건을 포함합니다. ADI는 새로운 설계에 이 제품을 활용할 것을 권장합니다.
