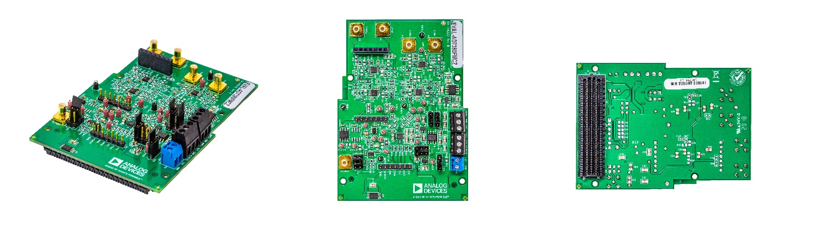

Los AD®7380/AD®7381 son una familia de convertidores analógico a digital (ADC) que ofrece muestreo doble simultáneo, alta velocidad, baja potencia, registro de aproximación sucesiva (SAR), compatibilidad con 16 bits y 14 bits, funcionamiento a partir de un suministro de energía de 3 V a 3,6 V y tasas de rendimiento de hasta 4 MSPS. El tipo de entrada analógica es diferencial, acepta una amplia tensión de entrada en modo común y, además, se muestrea y convierte en el borde descendente de la detección de corriente (CS).
Ver todas las piezas relacionadas
Los bloques de sobremuestreo integrados en el chip mejoran el rango dinámico y reducen el ruido en anchos de banda más bajos. Se incluye una referencia interna en búfer de 2,5 V. Como alternativa, se puede usar una referencia externa de hasta 3,3 V.
El proceso de conversión y la adquisición de datos utilizan entradas de control estándares que permiten una fácil conexión a microprocesadores o procesadores de señales digitales (DSP). Es compatible con interfaces de 1,8 V, 2,5 V y 3,3 V usando el suministro lógico separado.
Los AD®7380/AD®7381 están disponibles en un paquete de escala de chip con marco de plomo (LFCSP) de 16 conectores con funcionamiento especificado de −40 °C a +125 °C.
Aspectos destacados de los productos:
- Muestreo doble simultáneo y conversión con dos funciones completas de ADC.
- Familia de productos compatibles con pines.
- Alta tasa de rendimiento de 4 MSPS.
- Paquete LFCSP de 3 mm × 3 mm que permite ahorrar espacio.
- Bloque de sobremuestreo integrado para aumentar el rango dinámico, disminuir el ruido y reducir los requisitos de velocidad de SCLK.
- Entradas analógicas diferenciales con amplio rango en modo común.
- Pequeño capacitor de muestreo que reduce la carga del controlador del amplificador.
Aplicaciones:
- Retroalimentación de posición de control del motor
- Detección de corriente de control del motor
- Sonar
- Calidad de energía
- Sistemas de adquisición de datos
- Aplicaciones de EDFA
- Demodulación I y Q
Características y beneficios:
- Familia de ADC de 16 bits y 14 bits
- Muestreo doble simultáneo
- Entradas analógicas totalmente diferenciales
- Tasa de conversión de rendimiento de 4 MSPS
- SNR (típico)
- Función de sobremuestreo en chip
- Resolución de función Boost
- SNR de 102,8 dB (típico) con ×32 OSR
- INL (máximo)
- Referencia interna de 2,5 V a 10 ppm/°C
- Interfaz en serie de alta velocidad
- Funcionamiento de -40 °C a +125 °C
- LFCSP de 16 conectores y 3 mm × 3 mm
- Amplio rango en modo común
- Función de alerta
Ciclo de vida del producto: recomendado para nuevos diseños. Este producto se lanzó al mercado. La hoja de datos contiene todas las especificaciones finales y las condiciones de funcionamiento. Para los nuevos diseños, ADI recomienda usar estos productos.
