Analog Devices 的 5 大工业自动化产品

发布人是

随着工业自动化系统快速发展,这些系统需要更加安全的网络基础设施和更好的数据采集以便实现更高的整体系统效率。Analog Devices 已与工业过程控制系统的设计师们携手努力 40 多年来定义、开发和部署完整的信号链解决方案,并面向广泛的应用优化了这些解决方案。

凭借他们行业领先的技术和系统级的专业知识,他们为精确控制和监控解决方案带来了可靠性和创新。这五个特色产品聚焦了他们在三个领域的应用:现场仪表、温度控制器和可编程逻辑控制器(PLC)/分布式控制系统。

现场仪表

现场仪表是控制和测量变量所必需的,包括温度、压力、水平和流量。它们还执行液体分析来分析您在使用什么液体类型。

现场仪表中使用的一个热门的 Analog Devices 微控制器是 ADuCM360。这是一个低功耗高精确度的模拟微控制器,具有一个带有双重 sigma-delta 模拟数字转换器的 ARM cortex M3 处理器。它被设计用于直接连接线路供电和电池供电的应用中的外部高精度传感器。双重 24 位模拟数字转换器确保了信号读取的准确度;拥有四个内部通道来监控 DAC、温度传感器、IOVDD/4 和 AVDD4。这是一款优秀的环境监控微控制器。

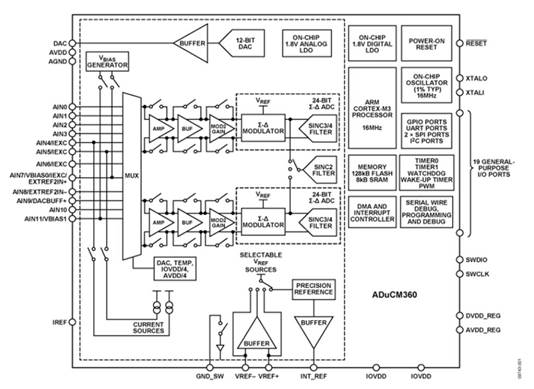

 SDuCM360 Block Diagram

图 1:SDuCM360 的结构图(来源:Analog Devices)

现场仪表需要与其他的仪器通信,其中的一个解决方案就是 AD5700。它被设计和指定作为一个 HART FSK 半双工式调制解调器来运行。AD5700 集成了所有必要的过滤、调制、解调制、信号检测和信号生成功能,只需少量的外部元器件。凭借其精度为 0.5% 的内部振荡器,它大大降低了电路板空间要求,使得 AD5700 成为线路供电的应用(包括处于主配置和从配置的应用)的理想选择,并成为低功耗环路供电的应用(其最大电源电流消耗为 115µA)的最佳选择。

AD5700 Block Diagram

图 2:AD5700 的结构图(来源:Analog Devices)

参阅相关产品

ADUCM360BCPZ128-R7

Analog Devices Microcontrollers - MCUs 查看

参阅相关产品

AD5700ACPZ-RL7

Analog Devices 调制解调器芯片 查看



温度控制器

高性能的温度控制解决方案要求设计师考虑多个元器件以及每个元器件对整体系统的影响以满足低噪声和漂移规范。Analog Devices 提供为 RTD 和热电偶应用量身定制的产品和信号链解决方案。

ADT7420 是一款 16 位数字 I2C 温度传感器,准确度为 +/- 0.25oC。它易于使用,不需要用户进行校准或修正,并且功耗低。它含有一个内部带隙基准,一个温度传感器和一个 16 位模拟数字转换器来监控和数字化温度到 0.0078oC 分辨率。 ADT7420 具有优异的长期稳定性和可靠性,以及工业仪器和医疗应用所需的高准确度。

ADT7420 Block Diagram

图 3:ADT7420 的结构图(来源:Analog Devices)

参阅相关产品

ADT7420UCPZ-R2

Analog Devices 温度及湿度传感器 查看

可编程逻辑控制器(PLC)/分布式控制系统(DCS)

在现代化的制造和加工工厂,PLC 和 DCS 可被视作控制系统的大脑。它们发送、接收和处理来自控制系统的传感器、控制阀和执行器的数据。Analog Devices 为 PLC 和 DCS 提供高效和技术领先的产品来帮助工程师应对当今的设计挑战。

我们推荐 ADuM3150,因为它适用于 PLC/DCS。ADuM3150 是一个用于 SPI 的 3.75kV、6 通道 SPIsolator 数字隔杂器,带有延迟时钟。这款数字隔杂器为 SPI 优化了时序,因为相关通道(CLK、MO/SI、MI/SO、SS SPI 总线信号)在运行时有 14 ns 的传播延迟和 1 ns 的抖动。它还提供两个额外的独立低数据传输率隔离通道,每个方向一个通道。数据被采样并被序列化以获得 250 kbps 的数据传输率,以及慢速通道中 2.5 μs 的抖动。

ADuM3150 Block Diagram

图 4:ADuM3150 的结构图(来源:Analog Devices)

另一个选择是 AD7175-8,这是一个 24 位、250 kSPS 的 sigma-delta 模拟数字转换器,具有 8/16 个通道和真正的轨对轨缓冲。对于完全稳定的数据,它拥有 50 kSPS 的最大通道扫描速率,并且拥有 5 SPS ~ 250 kSPS 的输出数据传输率范围。这个模拟数字转换器集成了主要的模拟和数字信号调节模块,使得用户可以为每个使用中的模拟输入通道进行单独的配置。通过在模拟输入和外部基准输入上集成真正的轨对轨缓冲,它还为驱动高阻抗输入提供了方便。

AD7175-8 Block Diagram

图 5:AD7175-8 的结构图(来源:Analog Devices)

参阅相关产品

ADUM3150ARSZ-RL7

Analog Devices 数字隔杂器 查看

参阅相关产品

AD7175-8BCPZ-RL7

Analog Devices 模数转换器 查看



这些只是 Analog Devices 提供的能够用于过程控制和工业自动化解决方案的部分特色产品。Analog Devices 提供各种各样、可靠高效的其他产品,这些产品有助于您的设计,让您更快速地进入生产。
