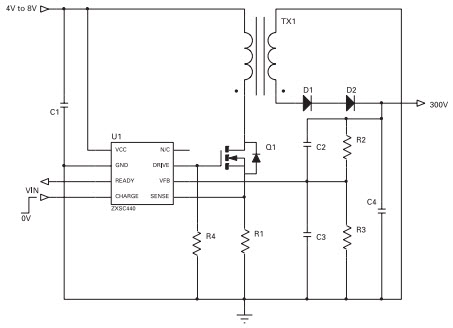

ZXSC440EV1, Evaluation Board based on ZXSC440 Photo Flash Charger

Diodes Incorporated の部品 ZXSC440X8 を使用したリファレンス デザイン

拡大する
画像 1 / 1

メーカー

Diodes Incorporated
  • アプリケーションカテゴリ
    電源装置
  • 製品タイプ
    DC-DCシングル出力電源

最終製品向け

  • Flash Camera

説明

  • ZXSC440EV1, Evaluation Board for the is a dedicated photoflash charger, charging an 80 uF photoflash capacitor to 300V in 3.5 seconds from a 5V supply. The flyback conversion efficiency is typically 75%, much higher than the commonly used discrete charging circuits. The Charge pin enables the circuit to be initiated from the camera's microprocessor, using negligible current when flash is not being used. The Ready pin signals the microprocessor when the flash is charged and ready to be fired

主な特徴

  • Conversion Type
    DC to DC
  • Efficiency
    75 %
  • Topology
    Flyback
