医療用途では、さまざまな機器やデバイスを使用して患者の身体の状態を監視できます。このような機器には、高精度かつ安定した検出能力が求められます。さらに、機器の安定した動作を確保するには、高性能な相互接続ソリューションも必要です。このホワイト ペーパーでは、医療用途向けのSamtec相互接続ソリューションについて紹介します。
医療用途向けの幅広い製品とサービスが利用可能
健康への関心の高まりと医療研究の進歩により、医療および生物医学のアプリケーションへの関心が高まっています。関心が高まっている分野の一つは、埋め込み型デバイスです。用途には、オーディオセンサー、心臓モニター、血圧センサー、光学および視覚プロテーゼ、神経調節装置などがあります。
医療機器のアプリケーションも引き続き成長しています。これには、外科用ロボット、3Dテレメトリー、MRI、内視鏡検査、超音波画像装置、医療用コンポーネントおよびモジュールが含まれます。その他のユニークなソリューションとしては、DNAシーケンシング、次世代シーケンシング、マイクロ流体工学とフローセル、ラボオンチップ、糖尿病モニタリングなどがあります。このような医療機器はすべて、機器の正確で安定した動作を保証するために高性能な相互接続ソリューションを使用しています。
Samtecは、医療用途を対象とした堅牢で高性能な相互接続ソリューションのポートフォリオを拡大し続けています。ソリューションには、高速ボードツーボード、高速ケーブル、ミッドボードおよびパネル光学部品、高精度RFコンポーネントおよびケーブル アセンブリが含まれます。Samtecの高性能相互接続ポートフォリオは、シリコン チップからフロント パネル、その間の各ポイントまで、信号チャネル全体にわたってデータをルーティングします。
医療アプリケーションにおける高性能相互接続には、多様な技術者チームの協力が必要です。Samtecテクノロジー センターは、最も効果的で革新的なソリューションを実現することを目標に、医療業界に高度な技術開発へのアクセスを提供します。帯域幅、規模、電力の要件が従来のエンジニアリング手法に課題をもたらし続ける中、Samtecはシステム全体の環境を最適化し、ソリューションを共同で開発するお手伝いをします。
Samtecテクノロジー センターは、世界クラスの設計者6チームで構成されています。Singal Integrityグループは、フル チャネルの信号および電力の整合性の分析、テスト、検証サービスを提供します。Samtec Optical Groupは、マイクロ光学エンジンとアセンブリの研究開発、設計、開発、サポートを行っています。高度な相互接続は、高精度のスタンピング、メッキ、成形、自動組み立てに重点を置いています。Samtec Microelectronicsは、 高度なICパッケージ設計、サポート、製造能力。高速ケーブル チームには、精密押し出しケーブルとアセンブリの製造のための社内研究開発部門があります。最後に、Precision RFグループは、70 GHzを超えるRFソリューションを設計、開発、テストします。
さらに、サムテックの突然のサービス® 世界中のあらゆる顧客関係の最前線に立っています。これにより、Samtecの顧客は革新的な製品ソリューションをいち早く市場に投入できるようになります。リードタイムと納期に関しては、Samtecは24時間以内に無料の「急なサンプル」を提供し、世界中への直接配送をサポートしています。主要市場への配送にはわずか2日かかり、ほとんどの製品は3日以内に発送できます。
シリコン対シリコンのシステム最適化に関して、Samtecは、PCBルーティングから熱管理、システム全体のSI特性評価と分析まで、高速シリアル パス全体にわたる高度な設計支援とエンジニアリング サポートをサポートします。さらに、Samtecは24時間365日のグローバル エンジニアリング サポートを提供し、顧客が必要な医療ソリューションを見つけるための無料のオンライン リソースも提供しています。
多様な製品ラインがさまざまな医療用途のニーズに対応
以下に、サムテックが医療用途向けに導入した関連製品を紹介します。最初の製品はSEARAYです™ オープンピンアレイを備えた高速/高密度システムは、0.050インチ (1.27 mm) のピッチグリッドを使用して接地とルーティングの柔軟性を最大限に高め、最大560個のシングルエンドI/Oまたは140個の差動ペアをサポートします。堅牢なエッジレート® 接触システムでは、「ジッパー」は嵌合解除時に簡単に損傷せず、スタック高さは7 ～ 40 mmで、平行、垂直、共面のアプリケーションをサポートできます。IPC-A-610FおよびIPC J-STD-001Fクラス3はんだ接合部の処理をサポートし、VITA 57.1、VITA 57.4、およびVITA 74認定を取得して、50Ω または100Ω ソリューションの高速ケーブル アセンブリに使用できます。

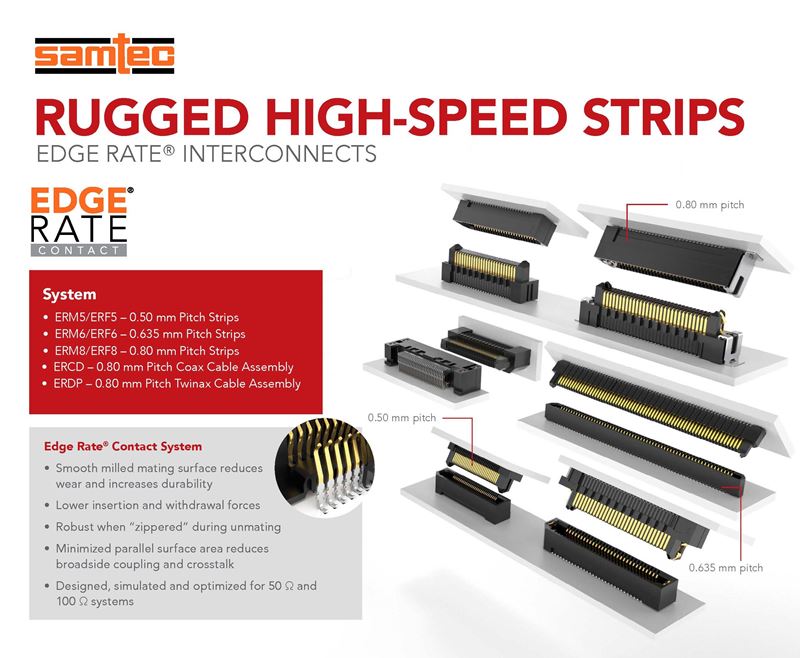

2つ目の製品はエッジレートです® エッジレートを使用する、堅牢な高速ストリップ用の相互接続システム® 信号整合性パフォーマンスのために最適化されたコンタクト、信頼性の高い接続のために最大1.5mmのコンタクト ワイプをサポート、10 ～ 200ポジション、0.635mmピッチ システムで非常にスリムな2.5mm本体幅、0.80mmピッチ システムと比較して最大40% のPCBスペース節約を実現する0.50mmピッチ システム、0.80mmピッチの同軸ケーブルおよびTwinaxケーブル アセンブリ、堅牢なラッチ、ロック、360度シールド機能、オプションのエッジ マウントおよび直角マウント、UMPT/UMPSとの互換性、電源/信号の柔軟性を備えています。
医療用途に使用できるもう1つの製品は、1.00ピッチのMICRO MATEを使用したフレキシブルマイクロディスクリートワイヤシステムです。™ ケーブル システム。ケーブル対ボード、ケーブル対ケーブル、ケーブル対パネルのアプリケーションをサポートします。圧着式のデュアル リーフ コンタクトは、最薄3.2 mmのスリムで薄型のデザインで信頼性の高い接続を提供します。最大40本のピンを1列または2列でサポートし、PVCまたはテフロンを提供します。® 28および30 AWGケーブル オプションがあり、3.3 A/ピン (28 AWG) をサポートします。オプションのソケットと端子アセンブリにより、堅牢なラッチで保持力を強化し、垂直または直角の嵌合端子ストリップをサポートし、取り付け用のコンポーネントとツールも用意されています。
医療用途の厳しい要件を満たすために、Samtecは、過酷な環境の用途/業界で主に共通する要件である一般的な業界標準と仕様を超える特定の製品をテストすることを目的とした、過酷環境テスト (SET) レポートを導入しました。SETは、厳しい軍事/航空業界やアプリケーションに適しているだけでなく、自動車、産業、医療アプリケーションにも適しています。過酷環境テストには、Samtecの標準設計適格性テスト (DQT) とExtended Life Product™（E.L.P.™）テストのほか、より極端で厳しい用途や環境で使用される相互接続システムの追加テストが含まれます。
