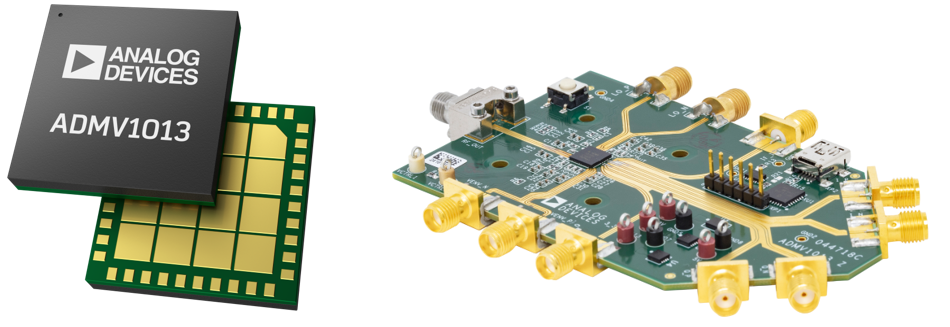

ADMV1013 광대역 마이크로파 업컨버터는 24~44GHz 무선 주파수(RF) 범위에서 작동하는 포인트-투-포인트 마이크로웨이브 무선기기 설계에 최적화된 제품입니다.
특징 및 장점:
- 24~44GHz 광대역 RF 입력 주파수 범위
- 업컨버전 모드 2개
- 기저 대역 I/Q에서 RF로 직접 변환
- 실제 IF에서 단일 측대역 업컨버전
- LO 입력 주파수 범위:: 5.4~10.25GHz
- 최대 41GHz까지 LO 4중주
- 정합된 50Ω 단일 종단 RF 출력 및 IF 입력
- 정합된 100Ω 밸런스형 또는 50Ω 싱글 종단형 LO 입력 사이의 옵션
- 100Ω 평형 기저대역 입력
- 측대역 억제 및 반송파 피드 스루 최적화
- 가변 감쇠기 포트 송수신기 전력 제어
- 4와이어 SPI 인터페이스를 통한 프로그래밍 가능
- 40단자 랜드 그리드 어레이 패키지(LGA)
활용 범위:
- 포인트-투-포인트 마이크로파 무선기기- 레이더 및 전자전 시스템
- 계측, 자동화 테스트 장비(ATE)
제품 수명 주기: 신규 설계에 권장됨. 이 제품은 시장에 출시되었습니다. 데이터시트는 모든 최종 시방서와 작동 조건을 포함합니다. ADI는 새로운 설계에 이 제품을 활용할 것을 권장합니다.
