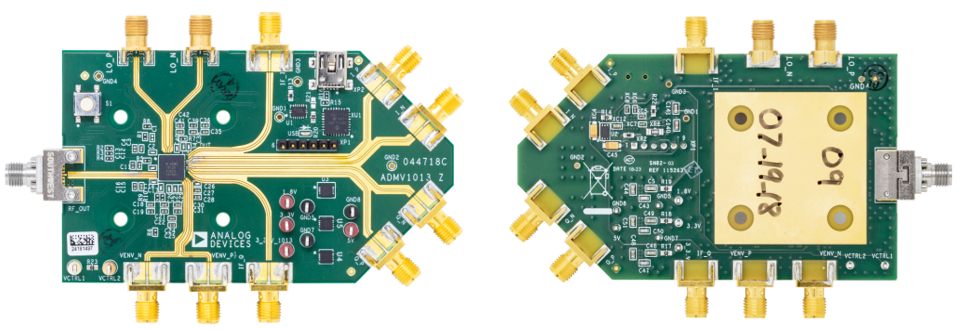

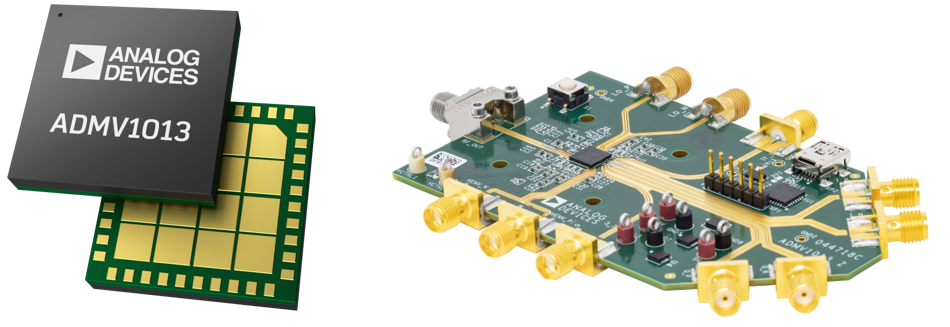

ADMV1013 è un convertitore in salita a banda larga, a microonde ottimizzato per progetti radio a microonde punto-punto che operano nella gamma di radiofrequenza (RF) da 24 a 44 GHz.
Caratteristiche e vantaggi:
- Gamma di frequenza d'entrata RF a banda larga: da 24 a 44 GHz
- 2 modalità di conversione in salita
- Conversione diretta da banda base I/Q a RF
- Conversione in salita singola banda laterale da IF reale
- Gamma di frequenza d'entrata LO: da 5,4 a 10,25 GHz
- Quadruplicatore LO fino a 41 GHz
- Ingressi IF e uscite RF 50 Ω single-ended abbinati
- Opzione tra ingressi LO 100 Ω bilanciati o 50 Ω single-ended abbinati
- Ingressi in banda base bilanciati 100 Ω
- Ottimizzazione soppressione della banda laterale e avanzamento vettore
- Attenuatore variabile per il controllo della potenza del ricetrasmettitore
- Programmabile tramite interfaccia SPI a 4 fili
- Pacchetto LGA (Land Grid Array) a 40 terminali
Applicazioni:
- Radio a microonde punto-punto
- Radar, sistemi di guerra elettronica
- Strumentazione, apparecchiatura di prova automatica (ATE)
Ciclo di vita del prodotto: consigliato per progetti nuovi. Questo prodotto è stato immesso sul mercato. La scheda tecnica contiene tutte le specifiche finali e le condizioni operative. Per i nuovi progetti, ADI raccomanda l'utilizzo di questi prodotti.
