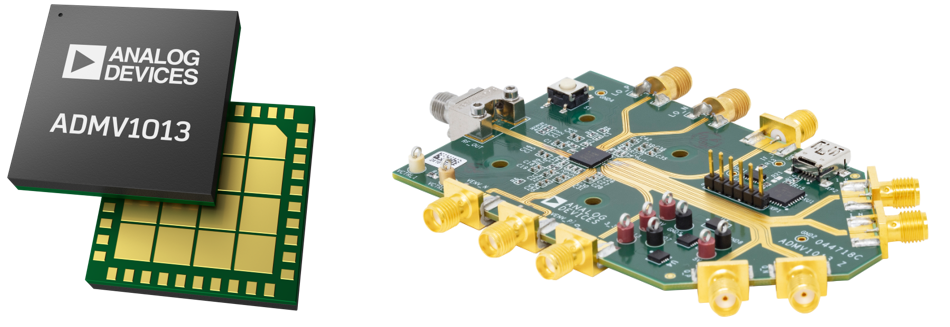

ADMV1013 est un convertisseur ascendant micro-ondes large bande optimisé pour les conceptions de radio micro-ondes point à point fonctionnant dans une plage de fréquences radio (RF) comprise entre 24 GHz et 44 GHz.
Fonctionnalités et avantages:
- Plages de fréquence d'entrée large bande RF : 24 GHz à 44 GHz
- 2 modes de conversion ascendante
- Conversion directe de la bande de base I/Q à RF
- Conversion ascendante de bande latérale unique depuis IF réel
- Plage de fréquence d'entrée LO : 5,4 GHz à 10,25 GHz
- Quadrupleur LO pour jusqu'à 41 GHz
- Sortie RF à extrémité unique 50 Ω et entrées IF correspondantes
- Option entre entrées LO 100 Ω équilibrées ou 50 Ω à extrémité unique équivalentes
- Entrées de bande de base équilibrées de 100 Ω
- Suppression de bande latérale et optimisation du débit d'opérateur
- Atténuateur variable pour contrôle de puissance d'émetteur-récepteur
- Programmable via interface SPI 4 fils
- Module LGA (land grid array) 40 bornes
Applications:
- Radios micro-ondes point à point
- Radar, systèmes de guerre électronique
- Instrumentation, équipement de test automatique (ATE)
Cycle de vie du produit : recommandé pour de nouvelles conceptions. Ce produit a été introduit sur le marché. La fiche technique contient toutes les spécifications et conditions d'exploitation finales. Pour de nouvelles conceptions, ADI recommande l'utilisation de ces produits.
