精密模拟前端，包含 16 位 800 kSPS ADC、电压 DAC、放大器、加速器、片上 RAM、系统级节能功能以及 12 位 VBIAS0 输出到偏置恒电势器。
AD®5940 是一款高精度的模拟前端，具备恒电位和电化学阻抗谱分析能力，因而可以使用传感器在时域和频域进行测量。AD®5940 集成了具备电压、电流和阻抗测量能力的 16 位 800 kSPS ADC，输出范围为 0.2 V 至 2.4 V 的电压 DAC 以及 12 位 VBIAS0 输出到偏置恒电势器。AD®5940 拥有多个内置模拟电路，其中包括低功耗/低噪声恒电位放大器（适用于电化学应用），低噪声/低功耗 TIA，数字波形发生器，接收滤波器，复阻抗测量引擎，高速 TIA 以及内置式 2.5 V 和 1.82 V 基准电压源。AD®5940 还拥有多种系统级节能功能，其中包括快速启动和关断模拟模块，可编程 AFE 时序控制器，6 kB 内置 SRAM 以及超低功耗恒电位电流消耗（启用时为 6.5 μA）。AD®5940 的接口为 SPI 串行输入/输出端口，因而可各种兼容微控制器，其中包括中断控制器和唤醒定时器。

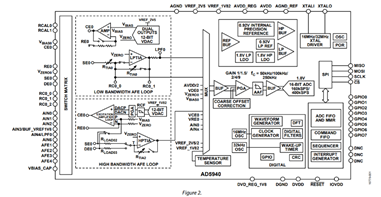

图纸/包图
主要特点
- 具备电压、电流和阻抗测量能力的 16 位 800 kSPS ADC
- 12 位 VBIAS0 输出到偏置恒电势器
- 放大器、加速器和基准电压源（恒电位放大器、低功耗 TIA、数字波形发生器、接收滤波器以及复阻抗测量引擎）
- 6 kB SRAM，用于对 AFE 序列进行预编程
- 适合 -40°C 至 +85°C 的工作温度范围
一般应用
- 电化学测量
- 电化学气体传感器
- 恒电势器/安培测量法/伏安法/循环伏安法
- 生物阻抗应用
- 连续血糖监测

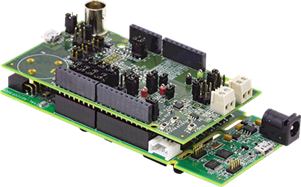

评估板
是的，可以使用 Analog Devices EVAL-AD®5940BIOZ 和 EVAL-AD®5940ELCZ 评估板评估 AD®5940 的性能。
