ソリッド ステート コンタクタ (SSC) を購入する場合、選択肢は多数あります。しかし、加熱用途向けのコンタクタを購入する場合は、真剣に検討する必要があります。 クライダムのDRH ソリッドステートコンタクタのシリーズ。CrydomのDRHコンタクタは、加熱用途向けに特別に設計されています。これらのコンタクタは、既存のコンタクタ ファミリの単なる別バージョンではありません。対照的に、DRHコンタクタは、ヒーター アプリケーションを念頭に置いてゼロから設計されました。
図1. CrydomのDRHシリーズのソリッドステートコンタクタ
CrydomのDRHシリーズ コンタクタは、ソリッド ステート設計のすべての利点と電気機械式コンタクタのシンプルさを兼ね備えた、電力強化型3相コンタクタです。 この組み合わせにより、要求の厳しいヒーター用途に最適な優れた設計が実現しました。また、堅牢で信頼性が高く、同様に使いやすい設計も実現しました。
何を、なぜ、どのように
何がそれを堅牢にするのでしょうか? コンパクトな45mm IECスタイルDINレール パッケージに収められたDRHシリーズ コンタクタは、ヒーターやランプなどの抵抗負荷のスイッチングに最適な、より高い連続電流定格を備えています。 この高連続電流設計に加えて、DRHコンタクタは最大716アンペアのサージ電流に対しても高い耐性を備えています。
なぜ信頼できるのでしょうか? 信頼性は、サーミスタとマイクロプロセッサを使用して制御される統合ファンから始まります。これにより空気の流れが増加し、コンパクトな設計でより大きなパワーが得られます。 さらに、内部の過熱保護機能により、このUL認定デバイスの安全性と信頼性が向上します。 また、ソリッドステートという名前が示すように、これらのコンタクタには可動部品がないため、出力接点の「摩耗」は決して発生しません。 これらすべての信頼性機能が1つのユニットに設計されているため、その寿命は通常、同等定格の電気機械式接触器の50倍となり、反復サイクル アプリケーションに最適です。
図2. 統合冷却ファン
使いやすさはどうですか? 簡単に言えば、特許取得済みの密閉型ヒートシンクにより保護アース接続が不要になり、マルチカラーLED (赤、緑、青) により動作中のコンタクタの状態が明確に表示されます。
図3. マルチカラーLEDステータス表示
この新しいコンタクタ シリーズは、最初から特定の市場セグメントに参入することを目的として考案されました。 例:
• 建物Equipment
• 空調設備と空調
• 照明
図4. Equipmentマーケットの構築。
• 工業用OEM
• プラスチック機械
• 包装Equipment
• 材料処理
• 工業用オーブン
図5. 産業用OEM市場
• エネルギーとインフラ
• 再生可能エネルギー
図6. エネルギー・インフラ市場
• 食品・飲料
• 食品加工Equipment
• ベーキングオーブン
• 冷蔵
図7. 食品・飲料市場
• 医療用滅菌
•
図8. 医療市場
DRHシリーズには2つの製品タイプがあります。 1つ目はDRH3P60x18で、3つの制御レッグで最大18Aの負荷電流を受け入れます。
図9. DRH3P60x18製品タイプ

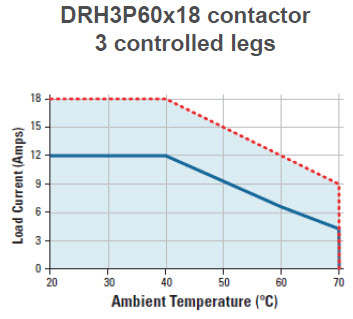

図10. DRH3P60x18の定格電力
2番目の製品はDRH3P60x20で、2つの制御レッグで最大20Aの負荷電流を制御します。 DRH3P60x18およびDRH3P60x20製品はどちらも、90 ～ 280 VAC/VDCまたは4 ～ 32 VDCの制御電圧が使用可能で、それぞれゼロ電圧ターンオンまたは瞬時ターンオンのスイッチング タイプ オプションがあります。
図11. DRH3P60x20製品タイプ
図12. DRH3P60x20の定格電力
DRHコンタクタ シリーズは、主に次の7つの主な機能により、競合製品よりはるかに優れています。
1) 出力端子: 出力端子は、最大20A @600 VACの複数の負荷を並列に簡単に接続できるように設計されています。
2) 入力制御: DCまたはAC電圧入力制御オプションが利用可能です。
3) 過電圧保護: 内蔵の過電圧保護安全機能により、この製品は極めて信頼性の高いものとなっています。
4) 高温アラーム: このコンタクタには、高温常時開出力アラーム (0.5A/200VDC、120VAC) が組み込まれています。
5) 視覚表示: 入力状態とアラーム表示を伝えるためのマルチカラーLEDが標準機能であり、設置とメンテナンスが容易になります。
6) 熱保護: 内蔵の過熱保護機能により、内部温度が通常の動作限界を超えた場合に出力が遮断されます。
7) 熱性能: 特許取得済みの最適化された熱設計と統合された冷却ファンにより、優れた熱性能を実現します。
以下の2つの図は、このコンタクタのDRH接続設計、オプション、機能、およびそのコンパクトな機械的寸法を理解するのに役立ちます。
図13. CrydomのDRHシリーズ コンタクタの配線とブロック図。
図14. CrydomのDRHシリーズ コンタクタの機械的寸法。
加熱用途の接触器を検討する際には、ありふれた接触器で満足しないでください。 使いやすさ、極めて高い信頼性、そして高い連続電流定格とサージ電流定格の両方の点で堅牢性を備えた優れた製品をお探しなら、CrydomのDRHシリーズのソリッド ステート コンタクタが、現在入手可能な最高の製品です。
