電力はすべての電子機器の基礎です。安定した電力がなければ、安定したデバイスは存在せず、コネクタは電力伝送において重要な役割を果たします。コネクタを購入する際には、電力伝送時のコネクタの安定性と安全性に注意するだけでなく、コネクタが機器の製造と組み立てにもたらす利便性と設計の柔軟性も考慮する必要があります。この記事では、世界でも最も幅広い電源コネクタを提供するサプライヤーの1つであるMolexのMini-FiT MAX電源コネクタの機能と特性について説明します。
デザインの柔軟性に最適なフィット
多くのOEM (相手先ブランド供給) では、高度な設計柔軟性をサポートする電源コネクタが必要です。これらのニーズに応えて、MolexのFiTファミリの電源コネクタは、絶縁端子、端子位置保証 (TPA) 機能、ポジティブロック、絡まりのない端子を備えたカラー極性ハウジングの設計選択肢を提供します。
MolexのFiTシリーズ電源コネクタの機械的なキー機能により、同じ回路で複数のコネクタを使用でき、交差嵌合の可能性が実質的になくなります。リフローオーブン機能をサポートしており、はんだ付け作業が容易になります。MolexのFiTファミリー コネクタの端子には複数の接点が備わっているため、接点の一部が劣化したり、破片によってブロックされたりしても、他の接点が引き続き負荷を支えます。その結果、端子は電気的および動作上の安定性を確保しながら、高い電流容量を提供します。
MolexのFiTコネクタ ファミリは、部品が安全に接続されたことをオペレータに知らせるために「クリック」という音が聞こえるように設計されたポジティブロック ラッチを備えています。さらに、独自のスクーププルーフ設計（嵌合操作中の偶発的なピンの曲がりや損傷を防止）により、嵌合コネクタが適切に位置合わせされるまで接点が保護されます。したがって、攻撃的な非同調交配および分離に関連する損傷は事実上排除されます。MolexのFiTファミリー コネクタは、接点間のアーク放電を抑制する完全に分離された接点を特徴としており、より高い電圧での使用が可能で、隣接する接点間の電気的絶縁も向上します。接点を分離することで、取り扱い中や輸送中に破片による汚染が原因となる接点の損傷や短絡のリスクを最小限に抑えることができます。
MolexのFiT相互接続ファミリには、さまざまな電源アプリケーションに対応するNano-FiT、Micro-FiT、Micro-FiT+、Ultra-FiT、Mini-FiT、Mini-FiT Sigmaシール ソリューションとMega-FiT電源コネクタが含まれます。
豊富なポートフォリオを持つファミリー – Mini-FiT電源コネクタ
高電流アプリケーション向けに、MolexのMini-FiTファミリ電源コネクタは、最大 +125°Cの動作温度をサポートし、ボード対ボード、ワイヤ対ボード、ワイヤ対ワイヤ構成でダブル圧着ツールを提供します。これらには、単列および二列システム、Sigmaシステム (単列および二列オプション)、TPA2システム (単列および二列オプション)、高電流システム (単列および二列オプション)、ブラインドメイト インターフェース (BMI) コネクタ システム、Mini-FiT Versaカラー コード設計 (グロー ワイヤ機能付き)、Mini-FiT Max (単列および二列オプション) などの豊富な製品ポートフォリオがあり、さまざまなアプリケーション ニーズをサポートする多数のアクセサリとケーブル アセンブリも用意されています。
さまざまなOEMでは、最も複雑なアプリケーション設計の一部に、高電流、高密度の電源コネクタを必要としています。これらのニーズを満たすために、絶縁端子、ポジティブロック、低係合力機能を備えた極性ハウジングを備えたMini-FiT Jr.、Mini-FiT Plus、Mini-FiTブラインドメイト インターフェース (BMI)、およびMini-FiT TPA2コネクタが用意されています。Mini-FiT Jr. およびMini-FiT Plusコネクタのすべてのバージョンは、Mini-FiT TPA2およびMini-FiT BMIコンポーネントを含め、相互に互換性があり、最も困難な設計課題にも柔軟に対応します。
ブラインド メイト アプリケーションを使用するお客様には、組み立てが簡単で、誤嵌合や接触端子の損傷の可能性を防ぐコネクタが必要です。Mini-FiT BMIコネクタは位置ずれを許容し、嵌合面間に最大2.54 mmのフロートを提供するため、ブラインド メイト接続が容易になります。さらに、コネクタ フランジは、嵌合レセプタクルを「集める」ことで、より正確な嵌合を実現します。
コネクタを不適切に組み立てると、端子が外れて最終製品に障害が発生する可能性があります。端子バックアウトの影響により、製造業者に賠償費用が発生し、ユーザーに電気的なリスクが生じる可能性があります。Mini-FiT TPA2コネクタは、ロック冗長性を提供することで端子のバックアウトを減らす設計機能である端子位置保証 (TPA) を提供することで、最終製品の故障を防止します。Mini-FiT TPA2レセプタクルはMini-FiT Jr. ヘッダーと下位互換性があり、PCB設計におけるコストのかかるオーバーホールが不要になります。
「中出力」タイプの電力アプリケーションにはMini-FiT Maxを選択してください
設計とアプリケーションが電力システムに重点を置くようになるにつれて、エンジニアは中レベル (10.0A) から高レベル (25.0A) の電流をサポートするコネクタを求めています。多くの端末メーカーが直面している品質問題は、コネクタの端末バックアウトに直接関係していることがよくあります。一方、ブラインドメイト アプリケーションの顧客は、誤嵌合の可能性を減らし、特別なツールを必要とせずに組み立て時間を短縮できるコネクタを必要としています。欧州の電気規格では、操作とユーザーの安全性を確保するためにグローワイヤを備えたコネクタが要求されています。

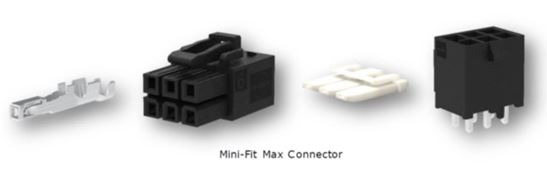

中電力アプリケーションのニーズを満たすために、MolexはMini-FiT Max中電力コネクタ ソリューションを発売しました。Mini-FiT Maxワイヤ対基板コネクタは、コンパクトなパッケージで20.5Aの電流をサポートし、TPA対応レセプタクルで使用される堅牢な絡まりのない端子などの設計上の利点を備えています。
Mini-FiT Maxコネクタは、94/V-0グローワイヤ複合樹脂を使用しているため、材料と労力のコストが削減され、顧客は電気要件に関する欧州規格を満たすことができます。標準のMini-FiTコネクタとは異なり、Mini-FiT Maxコネクタはキーイングと極性化をサポートし、誤嵌合を防止します。また、スリムなプロファイル設計により、エンドツーエンドのスタッキングをサポートしながらPCBスペースを節約します。他の中電力電源コネクタよりも、線形インチあたりおよび平方ミリメートルあたりの電力が大きくなります。Mini-FiT Maxコネクタには4つの独立した接点があり、長期的なパフォーマンスと信頼性のために冗長な二次電流パスを提供します。

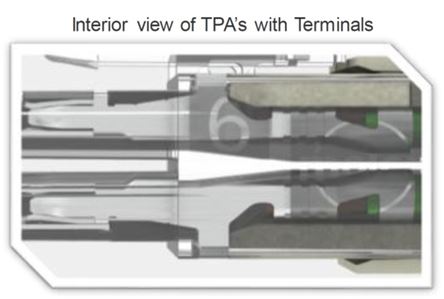

端子位置保証 (TPA) は、コネクタ内で端子が適切に位置合わせされるようにする設計機能です。この機能は信頼性の高い電気接続に不可欠であり、使用すると、家庭用家電製品、商用車、産業オートメーション、通信およびネットワーク システムのいずれにおいても、時間とコストの節約につながります。Mini-FiT Maxコネクタは、TPAロックを備えており、圧着端子をコネクタ ハウジング内に完全に適切に固定し、端子のバックアウトを減らすことで、安全で信頼性の高い操作を保証します。
嵌合および離脱時のずれによる損傷の回避
タングレス端子は、製造業者やハーネス組立チームに、梱包および組立挿入時に、不整列な嵌合や離脱による損傷から端子を適切に保護する機能を提供するため、消費者向け、商用車、家電製品、産業オートメーションなどの用途でよく使用されます。MolexのMini-FiT Maxコネクタは、絡まない端子を使用して、梱包および輸送中の端子の安全性を確保し、非常に堅牢な端子設計と安全性を実現します。Mini-FiT Maxコネクタには、回路サイズが2 ～ 6の単列オプションも用意されています。
Mini-FiT Maxコネクタは、最大電圧600V、最大電流20.5A、接触抵抗2MΩ、誘電耐電圧 < 5mA、最小絶縁抵抗1000MΩ をサポートします。機構性能としては、ハウジング接点保持力40.0N、嵌合力6.0N、離脱力4.0Nを実現しています。耐久性に関しては、1分間に20サイクルまで対応可能です。
Mini-FiT Maxコネクタは、ピッチ4.20 mmのUL 94V-0/グローワイヤを使用したハウジング、ワイヤ径仕様16-28 AWG（American Wire Gauge）、錫（Sn）コンタクト、コンタクトとはんだテール領域に錫（Sn）メッキ、ニッケル（Ni）下地メッキを備えており、コネクタは-40℃の温度で動作できます。° + 105まで°Ｃ。コネクタはRoHSに準拠しており、環境の持続可能性を考慮してハロゲンフリーです。
Mini-FiT Maxコネクタは、スイッチ、サーバー、電源および配電、ネットワーク タワーなどの通信/ネットワーク製品のほか、機械、商用機器、商用照明、産業用HVACシステムなどの産業用途にも幅広く使用できます。この製品は、ヒーターやエアコン、洗濯機、乾燥機などの家電製品に最適です。商用車用途では、このコネクタは電力コンバータ、非密閉型電子制御モジュール、輸送トラックなどに使用できます。
結論
電源コネクタは電子製品に欠かせない部品であり、機器の動作の長期的な安定性を確保するための重要な構成要素です。Molexのさまざまな電源コネクタは、幅広い電源アプリケーションのニーズに対応し、電源接続の安定性と安全性を実現するだけでなく、機器の製造速度、組み立て効率、およびユーザーによるメンテナンスの容易さも向上します。Molexの電源コネクタは、標準設計とカスタム設計で利用できます。アプリケーションへの投資を保護する当社の豊富な電源コネクタの詳細については、今すぐMolexの公式Webサイトにアクセスしてください。
