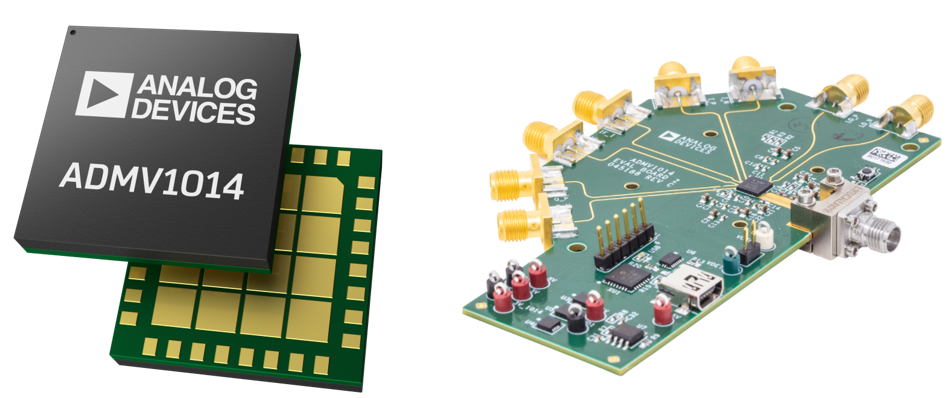

ADMV1014 실리콘-게르마늄(SiGe) 광대역 마이크로파 다운컨버터는 24~44GHz 무선 주파수(RF) 범위에서 작동하는 포인트-투-포인트 마이크로웨이브 무선기기 설계에 최적화된 제품입니다.
특징 및 장점:
- 광대역 RF 입력 주파수 범위: 24~44GHz
- 다운컨버전 모드 2개
- RF에서 기저 대역 I/Q로 직접 변환
- 다운컨버전을 복합 IF로 제거하는 이미지
- LO 입력 주파수 범위: 5.4~10.25GHz
- 최대 41GHz까지 LO 4중주
- 정합된 50 Ω, 단일 종단 RF 입력 및 복합 IF 출력
- 정합된 100 Ω 밸런스형 또는 50 Ω 단일 종단 LO 입력 사이의 옵션
- 100 Ω 평형 기저 대역 I/Q 출력 임피던스 및 조정식 출력 공통 모드 전압 수준
- 이미지 제거 최적화
- 믹서 입력 전력 설정을 위한 제곱법칙 검출기
- 가변 감쇠기 포트 수신기 전력 제어
- 4와이어 SPI 인터페이스를 통한 프로그래밍 가능
- 32단자, 5mm×5mm LGA 패키지
애플리케이션:
- 포인트-투-포인트 마이크로파 무선기기
- 레이더 및 전자전 시스템
- 계측, 자동화 테스트 장비(ATE)
제품 수명 주기: 신규 설계에 권장됨. 이 제품은 시장에 출시되었습니다. 데이터시트는 모든 최종 시방서와 작동 조건을 포함합니다. ADI는 새로운 설계에 이 제품을 활용할 것을 권장합니다.
