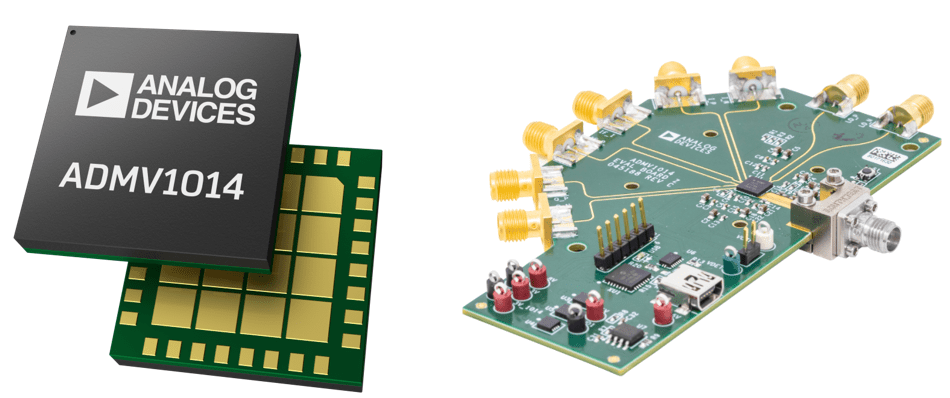

ADMV1014は、24 GHz ～ 44 GHzの周波数範囲で動作するポイントツーポイントのマイクロ波無線設計に最適化されたシリコンゲルマニウム (SiGe) 広帯域マイクロ波ダウンコンバータです。
機能と利点:
- 広帯域RF入力周波数範囲: 24GHz～44GHz
- 2つのダウンコンバージョンモード
- RFからベースバンドI/Qへの直接変換
- 複素IFへのダウンコンバージョンを拒否する画像
- LO入力周波数範囲: 5.4GHz～10.25GHz
- 最大41GHzのLO4逓倍器
- マッチングされた50Ω、シングルエンドRF入力、および複雑なIF出力
- マッチングされた100Ωバランスまたは50ΩシングルエンドLO入力のオプション
- 出力コモンモード電圧レベルを調整可能な100 Ω バランス ベースバンドI/Q出力インピーダンス
- 画像除去の最適化
- ミキサーの入力電力を設定するための二乗法則電力検出器
- 受信機電力制御用可変減衰器
- 4線式SPIインターフェース経由でプログラム可能
- 32端子、5mm×5mm LGAパッケージ
アプリケーション:
- ポイントツーポイントマイクロ波無線
- レーダー、電子戦システム
- 計測機器、自動テスト装置 (ATE)
製品ライフサイクル: 新しいデザインに推奨されます。この製品は市場にリリースされました。データシートにはすべての最終仕様と動作条件が記載されています。新しい設計の場合、ADIではこれらの製品の利用を推奨しています。
