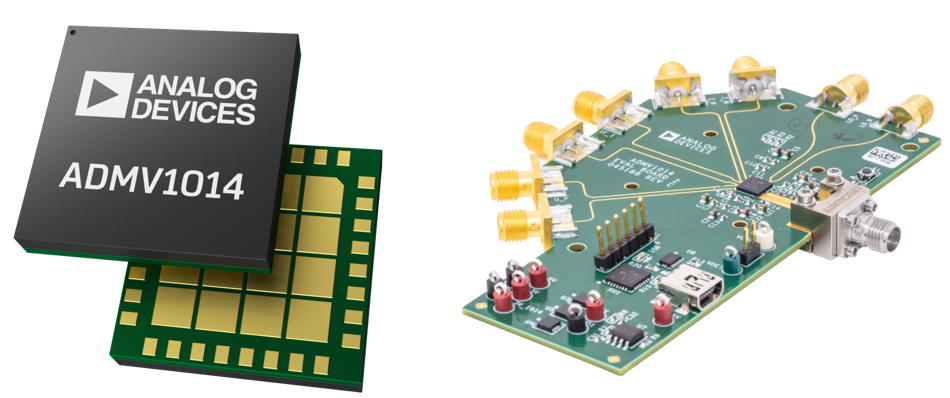

El ADMV1014 es un convertidor descendente de microondas y banda ancha de silicio germanio (SiGe) optimizado para diseños de radios de microondas de punto a punto que funcionan en el rango de frecuencia de 24 GHz a 44 GHz.
Características y beneficios:
- Rango de frecuencia de entrada de RF de banda ancha: 24 GHz a 44 GHz
- 2 modos de conversión descendente
- Conversión directa de RF a I/Q de banda base
- Conversión descendente de eliminación de imagen a IF compleja
- Rango de frecuencia de entrada de LO: 5,4 GHz a 10,25 GHz
- Cuadriplicador de LO para hasta 41 GHz
- Salidas de IF complejas y entrada de RF con extremo único de 50 Ω igualadas
- Opción entre entradas de LO con extremo único de 50 Ω o entradas equilibradas de 100 Ω igualadas
- Impedancia de salida para I/Q de banda base equilibrada de 100 Ω con nivel de tensión de salida ajustable en modo común
- Optimización de eliminación de imagen
- Detector de potencia de ley cuadrada para configurar la potencia de entrada del mezclador
- Atenuador variable para control de potencia del receptor
- Programable mediante una interfaz SPI de 4 alambres
- Paquete LGA con 32 terminales de 5 mm × 5 mm
Aplicaciones:
- Radios de microondas de punto a punto
- Radares, sistema de guerra electrónica
- Instrumentación, equipos de pruebas automáticas (ATE)
Ciclo de vida del producto: recomendado para nuevos diseños. Este producto se lanzó al mercado. La hoja de datos contiene todas las especificaciones finales y las condiciones de funcionamiento. Para los nuevos diseños, ADI recomienda usar estos productos.
