DC187A-B, Demo Board based on LT1374, 4.5A, 500kHz Step-Down Switching Regulator

Diseño de referencia usando la pieza LT1374CR de Analog Devices

Ampliar

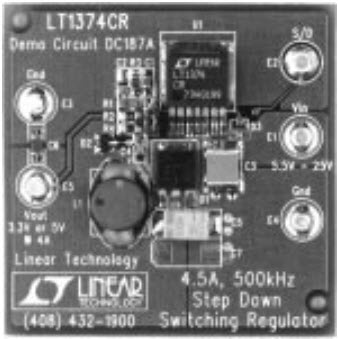

DC187A Image
10Vin, 5Vout Efficiency
Temp Rise vs. Load Current
Temp Rise vs. Time
DC187A Schematic
이미지 1 / 5

Fabricante

Analog Devices
  • Categoría de aplicaciones
    Suministros de energía
  • Tipo de producto
    Suministros de energía una sola salida de CC a CC
Comprar

Documentos asociados

Para productos finales

  • Disk Drives
  • Portable
  • Portable Computers

Descripción

  • DC187A-B, Demonstration Circuit is a complete DC/DC step-down regulators using the LT1374, constant frequency, high efficiency converter in 7-pin DD package. This circuit is primarily used in personal computers, disk drives, portable hand-held devices and in larger systems, as local on-board regulators. High frequency switching allows the use of small inductors, making these all surface mount solutions ideal for space-conscious systems

Características clave

  • Conversion Type
    DC to DC
  • Input Voltage
    5.5 to 25 V
  • Output Voltage
    3.3|5 V
  • Output Current
    4 A
  • Efficiency
    89 %
  • Topology
    Buck

Piezas destacadas (1)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
LT1374CR Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 5V to 25V Synchronous Step Down Single-Out 2.42V to 21.5V 4.5A 8-Pin(7+Tab) DDPAK AÑADIR AL CARRITO
