PMP11090.1, 105 to 440VAC Input, 24V/400/5V/20mA Output Low Cost/Compact Bias Supply Reference Design

Diseño de referencia usando la pieza UCC28710D de Texas Instruments

Ampliar
PMP11090 Top Image
PMP11090 Bottom Image

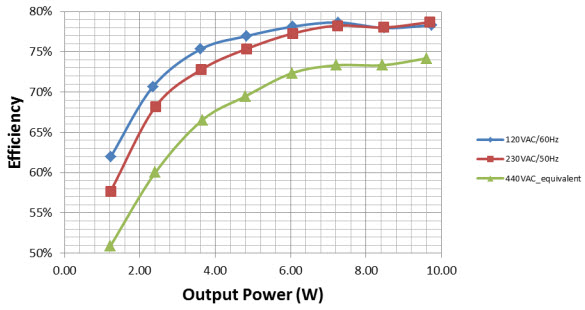

PMP11090 Efficiency
PMP11090 Schematic
이미지 1 / 4

Fabricante

Texas Instruments
  • Categoría de aplicaciones
    Suministros de energía
  • Tipo de producto
    Suministros de energía de una sola salida de CA a CC

Documentos asociados

Para productos finales

  • Smart Grid

Descripción

  • PMP11090.1, 105 to 440VAC Input, 24V/400/5V/20mA Output Low Cost/Compact Bias Supply Reference Design. The PMP11090 reference design is a compact and thermally efficient design intended to step down a wide range of AC inputs (105VAC to 440VAC). This non-isolated Buck design incorporates the UCC28710 PSR controller and TLV70450DBVT LDO. The PMP11090RevA board are designed with complete standard components

Características clave

  • Conversion Type
    AC to DC
  • Input Voltage
    105 to 440 (AC) V
  • Output Voltage
    24 V
  • Output Current
    0.4 A
  • Output Power
    9.6 W
  • Efficiency
    79 %
  • Topology
    Buck- Non Sync

Piezas destacadas (3)

Piezas destacadas
Número de pieza Fabricante Tipo Descripción
TLV70450DBVT Texas Instruments Linear Regulators LDO Regulator Pos 5V 0.15A 5-Pin SOT-23 T/R AÑADIR AL CARRITO
UCC28710D Texas Instruments AC to DC Switching Converters AC to DC Switching Converter Buck/Flyback 21V 106kHz Tube 7-Pin SOIC AÑADIR AL CARRITO
UCC28710DR Texas Instruments AC to DC Switching Converters AC to DC Switching Converter Buck/Flyback 21V 106kHz T/R 7-Pin SOIC AÑADIR AL CARRITO
