選択する コネクタ 細部への注意と、関係する多くの注文パラメータの理解の両方が必要です。たとえば、円形コネクタ の部品番号は30文字以上で構成され、それぞれが異なる構成仕様を表します。
コネクタ シェルの構成パラメータは、コネクタの製造方法と設計内での動作方法を示します。コネクタ部品番号コンフィギュレータにあるさまざまなシェル、フード、バックシェルのパラメータを調べます。
コネクタバックシェルの種類
コネクタ シェルを構築するときに考慮すべき最初のパラメータは、必要なバックシェルのタイプです。コネクタが使用するシェルは、コネクタの環境とユースケースによって決まります。たとえば、海軍の制御システムのコネクタには湿度、水、ほこりに対する仕様が求められますが、航空宇宙用途で使用されるシェルには放射線耐性と重量制限構造が求められる場合があります。シェルの「タイプ」の命名法は製造元によって異なるため、利用可能なさまざまなコネクタ タイプを理解するには、希望するコネクタ カテゴリと製造元のデータシートを必ず参照してください。
バックシェル角度オプション

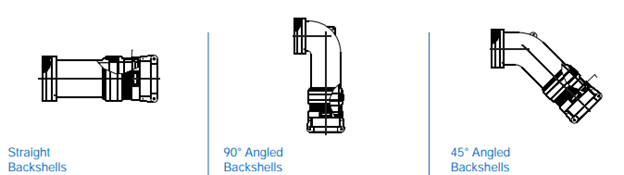

コネクタのタイプ、カテゴリ、または製造元に関係なく、ほぼすべてのコネクタ バックシェルには、少なくとも3つの角度オプションがあります。バックシェルの角度は、下の図に示すように、導体が対応するコネクタとどのように嵌合するかに関係します。さまざまなコネクタ バックシェル角度により、限られたスペースでも適切なケーブル配線が可能になり、通常はストレート (0°)、45°、90° の種類があります。
画像: アンフェノール
コネクタとバックシェルの結合
円形コネクタの世界では一般的なカプラは、バックシェルを実際のコネクタに接続し、コネクタとバックシェルの間の剛性をさまざまなレベルに調整できるようにします。たとえば、振動の多い環境にあるコネクタでは、コネクタが誤って外れないように、セルフロック式のカプラを使用する必要がある場合があります。偶発的な分離が問題にならない場合は、より単純な直接結合により、コネクタをバックシェルに直接ねじ込むことができます。
バックシェルの材質と仕上げ: MIL-SPECバックシェルなど
バックシェルに使用される材料と仕上げは、次のようなガイドラインの標準と要件を満たす必要があります。
- アムス
- ASTM
- ミルスペック
一般的に使用される耐腐食性材料としては、アルミニウム合金、ステンレス鋼、エラストマー、NiAl-青銅などがあります。
コネクタ用ストレインリリーフ
コネクタのストレイン リリーフは、ケーブル アセンブリによって導体アセンブリに加えられる力を除去することで、不要な切断を防止します。ほとんどのストレイン リリーフ デバイスは、バックシェルと統合されたクランプ アセンブリです。これらのデバイスはケーブルのシースを締め付け、摩擦を利用してケーブルの動きを防止します。クランプはセルフロック式の場合とそうでない場合があり、ケーブルのサイズに応じてサイズが大きく異なります。ストレイン リリーフはコネクタ シェルに直接統合することも、コネクタ バックシェルに加えて選択することもできます。つまり、バックシェル ストレイン リリーフの部品番号がまったく異なる可能性があります。
バックシェルマウントタイプ
シェルの取り付けスタイルは通常、その使用目的に関連しています。一般的な取り付けスタイルは次のとおりです。
- 壁掛け式
- ライン/インライン
- ボックスマウント
- 表面実装
- ストレートプラグ
- ランヤードリリースプラグ
- はんだ付けマウント
- フランジマウント
- ジャムナットレセプタクル
一部のメーカーでは、アプリケーション固有の追加の取り付けスタイルも提供しています。バックシェル構成を必要とするほぼすべての コネクタ ファミリにわたって、コネクタの取り付けタイプが見つかります。
