RF 출력 범위 57MHz ~ 14.6GHz, 실수형 N 합성기, 24비트 분수율, 정확한 주파수 모드 및 프로그래밍 가능 출력 전력 레벨의 일체형 VCO가 설치된 마이크로웨이브 광대역 합성기입니다.
ADF®5610은 RF 출력 주파수 범위 57MHz ~ 14.6GHz, 실수형 N 합성기 및 정수형 N 합성기 모드, 24비트 분수율 및 정확한 주파수 모드(0Hz 주파수 오류용)의 마이크로웨이브 광대역 합성기입니다. 40fs 미만의 일체형 rms 지터를 갖춘 ADF®5610에는 –105dBc 미만의 표준 PFD 스퓨리어스, –232dBc/Hz(정수), –229dBc/Hz(분수)의 높은 전류 모드(정상 모드의 경우 –229dBc/Hz(정수) 및 –226dBc/Hz(분수)임)의 표준형 대역내 위상 잡음 플로어가 있습니다. ADF®5610에는 프로그래밍 가능 분할 출력(1, 2, 4, 8, 16, 32, 64, 128)은 물론 프로그래밍 가능 출력 전력 레벨도 포함됩니다.

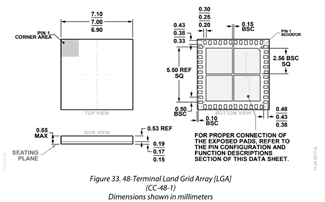

도면/패키지
주요 특징
- RF 출력 주파수 범위 57MHz ~ 14.6GHz
- 실수형 N 합성기 및 정수형 N 합성기 모드
- 24비트 분수율
- 40fs 미만의 rms 지터
- –105dBc 미만의 PFD 스퓨리어스
일반 애플리케이션
- 방위산업
- 테스트 장비
- 클럭 생성
- 무선 인프라
- 위성 및 초소형 지구국(VSAT)
평가 보드
예 - Analog Devices에서 사용 가능한 EVAL-ADF®5610으로 ADF®5610을 평가할 수 있습니다.
