Sintetizador de banda ancha para microondas con integración de VCO con rango de salida de RF de 57 MHz a 14,6 GHz, sintetizador de N fraccional, módulo fraccional de 24 bits, modo de frecuencia exacta y nivel de potencia de salida programable.
El ADF®5610 es un sintetizador de banda ancha para microondas con un rango de frecuencia de salida de RF de 57 MHz a 14,6 GHz, un sintetizador de N fraccional y modos de sintetizador de N entero, módulo fraccional de 24 bits y un modo de frecuencia exacta para error de frecuencia de 0 Hz. Con vibración de rms integrado de menos de 40 fs, el ADF®5610 tiene espurias de PFD típicas de menos de –105 dBc y un piso de ruido de fase en banda normalizado con modo de corriente alta que tiene –232 dBc/Hz (entero) y –229 dBc/Hz (fraccional), mientras que el modo normal tiene –229 dBc/Hz (entero) y –226 dBc/Hz (fraccional). El ADF®5610 también incluye una salida de división programable (1, 2, 4, 8, 16, 32, 64, 128), así como un nivel de potencia de salida programable.

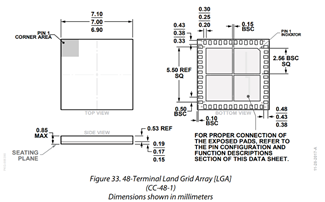

Diseños/Paquete
Características clave
- Rango de frecuencia de salida de RF de 57 MHz a 14,6 GHz
- Modos de sintetizador de N fraccional y sintetizador de N entero
- Módulo fraccional de 24 bits
- vibración de rms de menos de 40 fs
- Espurias de PFD de menos de –105 dBc
Aplicaciones generales
- Industria militar y de defensa
- Equipo de pruebas
- Generación de reloj
- Infraestructura inalámbrica
- Satélite y terminal de apertura muy pequeño (VSAT, por sus siglas en inglés)
Placa de evaluación
SÍ: el ADF®5610 se puede evaluar con el EVAL-ADF®5610 disponible en Analog Devices.
