Synthétiseur large bande micro-ondes avec VCO intégré et plage de sortie RF de 57 MHz à 14,6 GHz, synthétiseur fraction-N, module fractionnel 24 bits, mode e fréquence exacte et niveau de puissance de sortie programmable.
ADF®5610 est un synthétiseur large bande micro-ondes avec une plage de fréquence de sortie RF de 57 MHz à 14,6 GHz, un synthétiseur fraction-N, des modes de synthétiseur N entier, un module fractionnel 24 bits et un mode de fréquence exacte pour une erreur de fréquence de 0 Hz. Avec une gigue rms intégrée inférieure à 40 fs, ADF®5610 a un PFD parasite type de moins de –105 dBc et un seuil de bruit de phase en bande normalisé avec un mode de courant élevé de –232 dBc/Hz (entier) et –229 dBc/Hz (fractionnel), alors que le mode normal est de –229 dBc/Hz (entier) et –226 dBc/Hz (fractionnel). ADF®5610 comprend également une sortie divisée programmable (1, 2, 4, 8, 16, 32, 64, 128), ainsi qu'un niveau de puissance de sortie programmable.

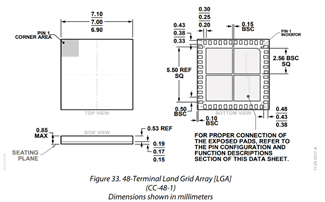

Dessins/module
Caractéristiques principales
- Plage de fréquence de sortie de 57 MHz à 14,6 GHz
- Modes synthétiseur fraction-N et synthétiseur entier N
- Module fractionnel 24 bits
- gigue rms inférieure à 40 fs
- PFD parasite inférieur à –105 dBc
Applications générales
- Militaire et défense
- Équipement d’essai
- Génération d'horloge
- Infrastructure sans fil
- Satellite et terminal à très petite ouverture (VSAT)
Carte d'évaluation
OUI — ADF®5610 peut être évalué avec EVAL-ADF®5610 proposé par Analog Devices.
