Sintetizzatore a microonde a banda larga con VCO integrato, con gamma d'uscita RF da 57 MHz a 14,6 GHz, sintetizzatore N frazionario, modulo frazionario a 24 bit, modalità di frequenza esatta e livello di potenza in uscita programmabile.
ADF®5610 è un sintetizzatore a microonde a banda larga con una gamma di frequenza d'uscita RF da 57 MHz a 14,6 GHz, modalità sintetizzatore N frazionario e N intero, modulo frazionario a 24 bit e modalità di frequenza esatta per errori di frequenza 0-Hz. Con distorsione RMS integrata inferiore a 40 fs, ADF®5610 ha un PFD spurio tipico inferiore a -105 dBc e rumore di fase di fondo in-band con modalità a corrente elevata avente -232 dBc/Hz (intero) e -229 dBc/Hz (frazionale), mentre la modalità normale ha -229 dBc/Hz (intero) and –226 dBc/Hz (frazionale). ADF®5610 include inoltre un'uscita divisore programmabile (1, 2, 4, 8, 16, 32, 64, 128), nonché un livello di potenza in uscita programmabile.

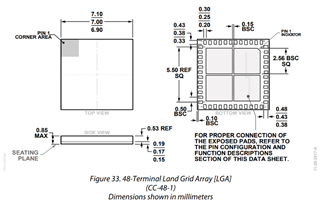

Disegni/Confezione
Caratteristiche principali
- Gamma di frequenza d'uscita RF da 57 MHz a 14,6 GHz
- Modalità sintetizzatore N frazionario e sintetizzatore N intero
- Modulo frazionario a 24 bit
- distorsione RMS inferiore a 40 fs
- PFD spurio inferiore a -105 dBc
Applicazioni generali
- Industria militare e di difesa
- Attrezzatura di prova
- Generatore di clock
- Infrastruttura wireless
- Satellite e VSAT (very small aperture terminal)
Scheda valutazione
SÌ - ADF®5610 può essere valutato con EVAL-ADF®5610 fornito da Analog Devices.
