57 MHz ～ 14.6 GHzのRF出力範囲を持つ統合VCO、フラクショナルNシンセサイザー、24ビット フラクショナル モジュラス、正確な周波数モード、およびプログラム可能な出力電力レベルを備えたマイクロ波広帯域シンセサイザー。
ADF5610は、RF出力周波数範囲が57 MHz ～ 14.6 GHz、フラクショナルNシンセサイザー モードと整数Nシンセサイザー モード、24ビットのフラクショナル モジュラス、および0 Hz周波数誤差の正確な周波数モードを備えたマイクロ波広帯域シンセサイザーです。ADF5610は、統合されたRMSジッタが40 fs未満で、標準的なPFDスプリアスが –105 dBc未満、正規化された帯域内位相ノイズ フロアが高電流モードで –232 dBc/Hz (整数) および –229 dBc/Hz (分数) で、通常モードでは –229 dBc/Hz (整数) および –226 dBc/Hz (分数) です。ADF5610には、プログラム可能な分割出力 (1、2、4、8、16、32、64、128) と、プログラム可能な出力電力レベルも含まれています。

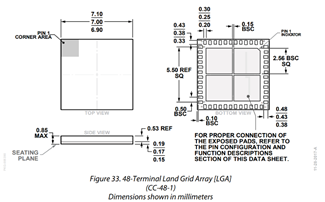

図面/パッケージ
主な特徴
- RF出力周波数範囲57 MHz ～ 14.6 GHz
- フラクショナルNシンセサイザー モードと整数Nシンセサイザー モード
- 24ビット フラクショナル モジュラス
- rmsジッター40 fs未満
- PFDスプリアス –105 dBc未満
一般的なアプリケーション
- 軍事および防衛
- テスト機器
- クロック生成
- 無線インフラストラクチャ
- 衛星および超小型衛星端末 (VSAT)
評価ボード
はい — ADF5610は、Analog Devicesから入手可能なEVAL-ADF5610を使用して評価できます。
