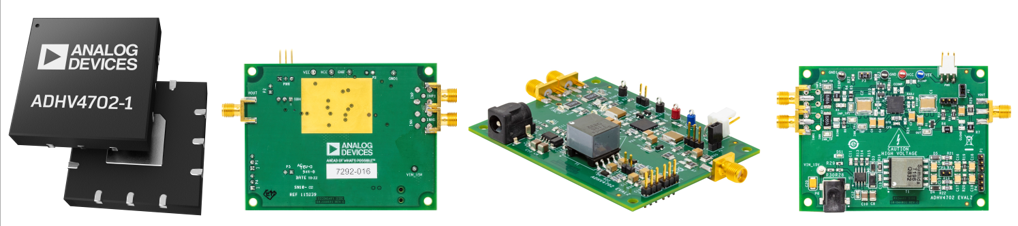

ADHV4702-1은 고전압(220 V)의 단위 이득 안정 정밀 연산 증폭기입니다. ADHV4702-1은 입력 임피던스가 높으면서도 입력 바이어스 전류, 입력 오프셋 전압, 드리프트 및 잡음이 낮아 정밀도가 요구되는 애플리케이션에 적합합니다. 이 정밀 연산 증폭기에는 Analog Devices, Inc.(ADI) 제품의 차세대 특허 반도체 프로세스 및 혁신적인 아키텍처 기능이 있어 ±110V의 대칭 이중 공급 전압, 비대칭 공급 전압 또는 220V의 단일 공급 전압에서 작동할 수 있습니다.
ADHV4702-1은 170dB의 표준 개루프 이득(AOL)(높은) 및 160dB의 표준 공통 모드 제거(CMRR)(높은) 기능으로 정밀한 성능을 유지할 수 있습니다. 또한 ADHV4702-1은 최대 입력 오프셋 전압(VOS) 드리프트는 2μV/°C이고 입력 전압 잡음은 8nV/√Hz로 낮습니다.
ADHV4702-1의 특별한 dc 정밀도는 10MHz의 넓은 소신호 대역폭과 74V/μs의 슬루율을 통해 보완됩니다. ADHV4702-1의 출력 전류는 20mA(표준)입니다.
ADHV4702-1에는 고전압 입력 공통모드 스윙 및 고전압 출력 스윙 기능이 있어 하이 사이트 전류 감지 같은 정밀 고전압 사용 사례를 활성화할 수 있습니다. 또한 ADHV4702-1은 정밀 바이어스 및 제어 애플리케이션에서 전압을 인가하는 데 이상적입니다.
ADHV4702-1은 노출 패드(EPAD)가 있는 12리드, 7mm×7mm 리드 프레임 칩 스케일 패키지(LFCSP)로 제공되어 IEC(국제 전기 기술위원회) 61010-1 연면 거리 및 간극 표준에 부합합니다. 구리 EPAD는 낮은 열 저항 경로를 제공하여 열 발산을 개선하며, 고전압 절연 기능이 있어 VCC 또는 VEE 전압에 관계없이 0V 접지 평면에 안전하게 연결할 수 있습니다. ADHV4702-1의 작동 산업 온도 범위는 −40°C~+85°C입니다.
특징 및 장점:
- 작동 공급 전압 범위
- 이중 공급 전압 범위: ±12V~±110V
- 비대칭 공급 작동 범위: 24 V to 220 V
- 폭넓은 입력 공통 모드 전압 범위: 레일 측에서 3V
- 높은 공통 모드 제거율: 160dB(표준)
- 높은 AOL: 170dB(표준)
- 높은 슬루율
- 74 V/μs(표준)
- 외부 입력 클램핑 다이오드로 24V/μs(표준)
- 낮은 입력 바이어스 전류: 2pA(최대)
- 낮은 입력 오프셋 전압: 1mV(최대)
- 낮은 입력 오프셋 전압 드리프트: 2μV/°C(최대)
- 낮은 입력 전압 잡음: 10kHz일 때 8nV/√Hz
- 넓은 소신호 대역폭: 10MHz(표준)
- 레지스터 조절 가능 대기 전류: 0.6mA~3mA(VS=±110V)
- 단위 이득 안정화
- 열 모니터링
- 작은 설치 공간: 12리드, 7mm×7mm LFCSP(IEC 61010-1 공간 요구 사항 충족)
- 셧다운 모드
애플리케이션:
- 하이 사이트 전류 감지
- 자동화 테스트 장비
- 고전압 드라이버
- 압전 트랜스듀서
- 디지털-아날로그 컨버터(DAC) 출력 버퍼
- 광 검출 및 측정(LiDAR), 애벌랜치 광다이오드(APD), 단일 광자 애벌랜치 다이오드(SPAD) 바이어싱
제품 수명 주기: 신규 설계에 권장됨. 이 제품은 시장에 출시되었습니다. 데이터시트는 모든 최종 시방서와 작동 조건을 포함합니다. ADI는 새로운 설계에 이 제품을 활용할 것을 권장합니다.
