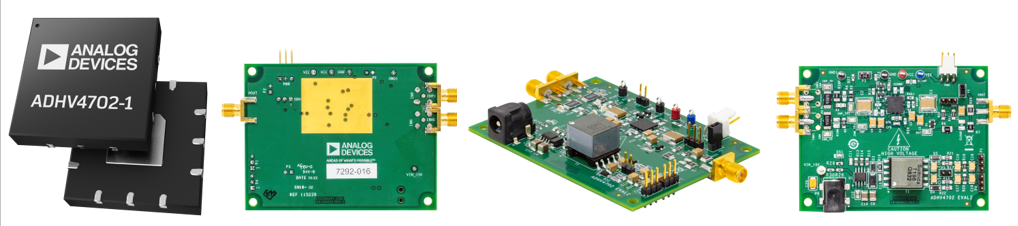

ADHV4702-1 是一款单位增益稳定的高压 (220 V) 精密运算放大器。ADHV4702-1 可以提供高输入阻抗、低输入偏置电流、低输入偏移电压、低漂移和低噪声，适用于要求苛刻的精密应用。Analog Devices, Inc. 的下一代专有半导体工艺和创新架构使这款精密运算放大器能够采用 ±110 V 对称双电源、不对称双电源或 220 V 单电源供电。
对于精密性能而言，ADHV4702-1 的典型开环增益 (AOL) 为 170 dB，典型共模抑制比 (CMRR) 为 160 dB。此外，ADHV4702-1 的最大输入偏移电压 (VOS) 漂移为 2μV/°C，输入电压噪声为 8 nV/√Hz。
ADHV4702-1 出色的直流精度与卓越的动态性能相得益彰，提供 10 MHz 的小信号带宽和 74 V/μs 的压摆率，典型输出电流为 20 mA。
ADHV4702-1 提供高压输入共模摆幅和高压输出摆幅，可实现高压侧电流传感等精密高压应用。ADHV4702-1 还非常适合在精密偏置和控制应用中强制施加电压。
ADHV4702-1 采用 12 引脚 7 mm×7 mm 引脚架构芯片级封装 (LFCSP)，带有裸焊盘 (EPAD)，符合国际电工委员会 (IEC) 61010-1 爬电距离和间隙标准。铜制 EPAD 提供低热敏电阻路径，可以改善散热，而且具有高压隔离功能，无论使用 VCC 还是 VEE 电压，都可以安全地连接到 0 V 接地层。ADHV4702-1 工作的工业温度范围为 −40°C 至 + 85°C。
功能和优点:
- 适用多种工作电压
- 双电源：±12 V 至 ±110 V
- 不对称电源：24 V 至 220 V
- 适用多种输入共模电压：3 V 电压轨
- 高共模抑制比：160 dB（典型值）
- 高 AOL：170 dB（典型值）
- 高压摆率
- 74 V/μs（典型值）
- 24 V/μs（典型值），配有外部输入钳位二极管
- 低输入偏置电流：2 pA（最大值）
- 低输入偏移电压：1 mV（最大值）
- 低输入偏移电压漂移：2 μV/°C（最大值）
- 低输入电压噪声：10 kHz 时为 8 nV/√ Hz（典型值）
- 宽小信号带宽：10 MHz（典型值）
- 电阻器可调静态电流：0.6 mA 至 3 mA (VS = ±110 V)
- 单位增益稳定
- 热监控
- 占地面积小：12 引脚，7 mm×7 mm LFCSP，符合 IEC 61010-1 间距
- 关机模式
应用:
- 高压侧电流传感
- 自动化测试设备
- 高压驱动器
- 压电换能器
- 数模转换器 (DAC) 输出缓冲器
- 光探测和测距 (LiDAR)、雪崩光电二极管 (APD)、单光子雪崩二极管 (SPAD) 偏置
产品生命周期：建议用于新设计。该产品已上市。数据表包含所有最终规格和工作条件。ADI 建议对新设计使用这些产品。
