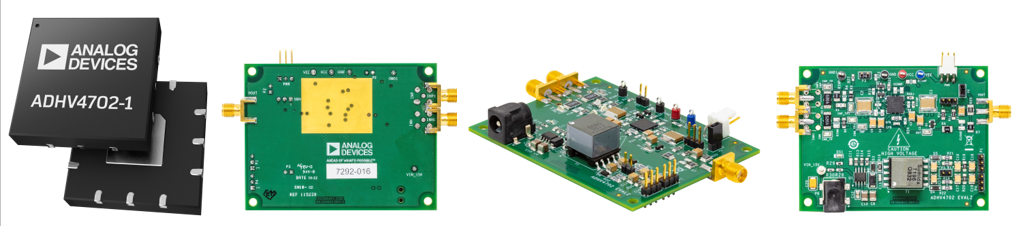

ADHV4702-1は、高電圧 (220 V)、ユニティゲイン安定の高精度オペアンプです。ADHV4702-1は、高い入力インピーダンス、低い入力バイアス電流、低い入力オフセット電圧、低いドリフト、および低いノイズを備えており、精度が要求されるアプリケーションに適しています。Analog Devices, Inc. の次世代の独自半導体プロセスと革新的なアーキテクチャにより、この高精度オペアンプは、110 Vの対称デュアル電源、非対称デュアル電源、または220 Vの単一電源で動作できます。 ±
高精度なパフォーマンスを実現するために、ADHV4702-1は、標準オープン ループ ゲイン (AOL) が170 dB、標準コモン モード除去比 (CMRR) が160 dBです。ADHV4702-1は、最大入力オフセット電圧 (VOS) ドリフトが2 μV/°Cで、入力電圧ノイズが8 nV/√Hzです。
ADHV4702-1の優れたDC精度は、10 MHzの小信号帯域幅と74 V/μsのスルー レートによる優れた動的性能によって補完されます。ADHV4702-1の出力電流は標準20 mAです。
ADHV4702-1は、高電圧入力コモンモード スイングと高電圧出力スイングを提供し、ハイサイド電流検知などの高精度の高電圧使用ケースを可能にします。ADHV4702-1は、高精度バイアスおよび制御アプリケーションで電圧を強制するのにも最適です。
ADHV4702-1は、国際電気標準会議 (IEC) 61010-1沿面距離およびクリアランス規格に準拠した露出パッド (EPAD) を備えた12ピン、7 mm × 7 mmリード フレーム チップ スケール パッケージ (LFCSP) で提供されます。銅EPADは、熱抵抗の低いパスを提供して放熱を改善し、高電圧絶縁を備えているため、VCCまたはVEE電圧に関係なく0 Vグランド プレーンに安全に接続できます。ADHV4702-1は、-40°C ～ +85°Cの産業用温度範囲で動作します。
機能と利点:
- 広範囲の動作電圧
- デュアル電源: ±12 V ～ ±110 V
- 非対称電源動作: 24 V ～ 220 V
- 広範囲の入力コモンモード電圧範囲: レールから3 V
- 高いコモンモード除去比: 160 dB (標準)
- 高いAOL: 170 dB (標準)
- 高いスルーレート
- 74 V/μs (標準)
- 外部入力クランプ ダイオード使用時24 V/μs (標準)
- 低入力バイアス電流: 最大2 pA
- 低入力オフセット電圧: 1 mV最大
- 低入力オフセット電圧ドリフト: 最大2 μV/°C
- 低入力電圧ノイズ: 10 kHzで標準8 nV/√Hz
- 広い小信号帯域幅: 標準10 MHz
- 抵抗調整可能な静止電流: 0.6 mA ～ 3 mA (VS = ±110 V)
- ユニティゲイン安定
- 熱モニタリング
- 小型フットプリント: 12ピン、7 mm × 7 mm LFCSP、IEC 61010-1間隔に準拠
- シャットダウン モード
アプリケーション:
- ハイサイド電流検知
- 自動テスト装置
- 高電圧ドライバ
- ピエゾトランスデューサ
- デジタル-アナログコンバータ（DAC）出力バッファ
- 光検出および測距（LiDAR）、アバランシェフォトダイオード（APD）、単一光子アバランシェダイオード（SPAD）バイアス
製品ライフサイクル: 新しいデザインに推奨されます。この製品は市場にリリースされました。データシートにはすべての最終仕様と動作条件が記載されています。新しい設計の場合、ADIではこれらの製品の利用を推奨しています。
