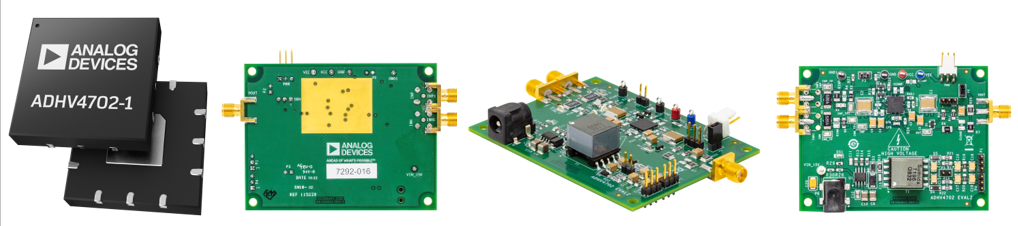

ADHV4702-1 est un amplificateur opérationnel de précision stable à gain unitaire, haute tension (220 V). ADHV4702-1 offre une impédance d'entrée élevée avec un courant de polarisation d'entrée faible, une différence de tension d'entrée faible, une dérive faible et un faible bruit pour les applications exigeantes en précision. La prochaine génération de processus propriétaires à semi-conducteurs et l’architecture innovante d’Analog Devices, Inc. permettent à cet amplificateur opérationnel de précision de fonctionner à partir d’alimentations doubles symétriques de ± 110 V, d’alimentations doubles asymétriques ou d’une alimentation unique de 220 V.
Pour des performances de précision, ADHV4702-1 présente un gain en boucle ouverte (AOL) type de 170 dB et un taux de rejet en mode commun (CMRR) type de 160 dB. ADHV4702-1 présente également une tension de saturation d'entrée maximale (VOS) de 2 μV/°C et un bruit de tension d’entrée de 8 nV/√Hz.
La précision cc exceptionnelle de ADHV4702-1 est complétée par d’excellentes performances dynamiques avec une faible largeur de bande de signal de 10 MHz et une vitesse de balayage de 74 V/μs. ADHV4702-1 a un courant de sortie type de 20 mA.
ADHV4702-1 offre une bascule en mode commun d'entrée haute tension ainsi qu'une bascule de sortie haute tension, permettant des cas d'utilisation haute tension de précision tels que la mesure du courant côté haut. ADHV4702-1 convient également parfaitement pour forcer une tension dans des applications de polarisation et de contrôle de précision.
ADHV4702-1 est proposé en module LFCSP (lead frame chip scale package) de 12 dérivations 7 mm× 7 mm avec un bloc exposé (EPAD) conforme aux normes de ligne de fuite et de distance de la commission électrotechnique internationale (CEI) 61010-1. Le bloc EPAD en cuivre fournit un chemin à faible résistance thermique pour améliorer la dissipation thermique et dispose d'une isolation haute tension, ce qui lui permet d'être connecté en toute sécurité à un plan de masse de 0 V, quelles que soient les tensions VCC ou VEE. ADHV4702-1 fonctionne sur la plage de température industrielle de −40 ° C à + 85 ° C.
Fonctionnalités et avantages:
- Large plage de tensions de fonctionnement
- Double alimentation : ±12 V à ±110 V
- Fonctionnement sous alimentation asymétrique : 24 V à 220 V
- Large plage de tension en mode commun d'entrée : 3 V à partir des rails
- Taux de rejet en mode commun élevé : valeur type de 160 dB
- AOL: valeur type de 170 dB
- Vitesse de balayage élevée
- Valeur type de -74 V/μs
- Valeur type de -24 V/μs avec diodes de serrage d'entrée externes
- Faible courant de polarisation d'entrée : 2 pA maximum
- Faible différence de tension d'entrée : 1 mV maximum
- Faible dérive de tension d'entrée : 2 μV/°C maximum
- Faible bruit de tension d'entrée : valeur type de 8 nV/√Hz à 10 kHz
- Large bande passante de petits signaux : valeur type de 10 MHz
- Courant de repos de résistance ajustable : 0,6 mA à 3 mA (VS = ±110 V)
- Gain unitaire stable
- Surveillance thermique
- Faible encombrement : 12 dérivations, 7 mm × 7 mm compatible LFCSP avec espacement IEC 61010-1
- Mode d'arrêt
Applications:
- Mesure du courant côté haut
- Équipement de test automatisé
- Drivers haute tension
- Transducteurs piézoélectriques
- Tampons de sortie de convertisseur analogique-numérique (DAC)
- Détection de la lumière et télémétrie (LiDAR), photodiode à avalanche (APD), polarisation par photodiode avalanche simple (SPAD)
Cycle de vie du produit: recommandé pour de nouvelles conceptions. Ce produit a été introduit sur le marché. La fiche technique contient toutes les spécifications et conditions d'exploitation finales. Pour de nouvelles conceptions, ADI recommande l'utilisation de ces produits.
