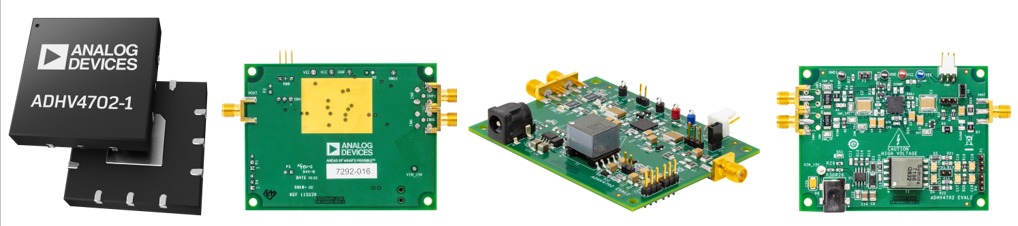

ADHV4702-1 è un amplificatore operativo di precisione ad alta tensione (220 V), stabile e a guadagno unitario. ADHV4702-1 offre un'elevata impedenza di ingresso con bassa sovracorrente di ingresso, bassa tensione di offset in ingresso, bassa deriva e basso rumore per applicazioni che richiedono precisione. La nuova generazione di processi proprietari a semiconduttori e l'architettura innovativa di Analog Devices, Inc. consentono a questo amplificatore operativo di precisione di funzionare con alimentazioni doppie simmetriche di ±110 V, doppie alimentazioni asimmetriche o una singola alimentazione di 220 V.
Per prestazioni di precisione, il modello ADHV4702-1 ha un tipico guadagno a circuito aperto (AOL) di 170 dB e un tipico rifiuto della modalità comune (CMRR) di 160 dB. ADHV4702-1 ha anche una deriva della tensione di offset massima in entrata (VOS) di 2 μV/°CC e un rumore della tensione in entrata di 8 nV/√Hz.
L'eccezionale precisione in CC del modello ADHV4702-1 è completata da eccellenti prestazioni dinamiche con un'ampiezza di banda del segnale ridotta di 10 MHz e una velocità di risposta di 74 V/μs. ADHV4702-1 presenta una corrente d'uscita tipica di 20 mA.
ADHV4702-1 offre l'oscillazione di modalità comune dell'ingresso ad alta tensione e l'oscillazione dell'uscita ad alta tensione, consentendo di utilizzare casi d'uso ad alta tensione di precisione, come il sensore corrente sul lato alto. ADHV4702-1 è ideale anche per forzare una tensione in applicazioni di polarizzazione e controllo di precisione.
ADHV4702-1 è disponibile in un LFCSP (Lead Frame Chip Scale Package a 12 cavi da 7 × 7 mm (LFCSP) con un cuscinetto esposto (EPAD) conforme alle norme IEC (International Electrotechnical Commission) 61010-1 in materia di dispersione e commutazione. L'EPAD in rame fornisce un percorso a bassa resistenza termica per migliorare la dissipazione del calore e presenta un isolamento ad alta tensione, consentendo di collegarlo in sicurezza a un piano di massa a 0 V indipendentemente dalle tensioni VCC o VEE. ADHV4702-1 funziona nell'intervallo di temperatura industriale compreso tra −40 °C e +85 °C.
Caratteristiche e vantaggi:
- Ampia gamma di tensioni di esercizio
- Doppia alimentazione: da ±12 V a ±110 V
- Funzionamento ad alimentazione asimmetrica: da 24 V a 220 V
- Ampia gamma di tensione in entrata in modalità comune: 3 V dalle linee
- Elevato rapporto di rifiuto in modalità comune: 160 dB tipico
- AOL elevato: 170 dB tipico
- Elevata velocità di risposta
- 74 V/μs tipico
- 24 V/μs tipico con diodi di bloccaggio di ingresso esterno
- Bassa corrente di polarizzazione in ingresso: 2 pA massimo
- Bassa tensione di offset in ingresso: 1 mV massimo
- Bassa deriva della tensione di offset in ingresso: 2 μV/°C massimo
- Basso rumore di tensione in entrata: 8 nV/√Hz tipico a 10 kHz
- Ampia ampiezza di banda segnali bassi: 10 MHz tipico
- Corrente quiescente regolabile del resistore: da 0,6 mA a 3 mA (VS = ±110 V)
- Stabile a guadagno unitario
- Monitoraggio termico
- Ingombro ridotto: LFCSP a 12 cavi, 7 × 7 mm conforme a IEC 61010-1 per spaziatura
- Modalità di arresto
Applicazioni:
- Sensore corrente su lato alto
- Apparecchiatura per test automatizzata
- Driver a tensione elevata
- Piezotrasduttori
- Buffer di uscita convertitore digitale-analogico (DAC)
- Rilevamento della luce e allineamento (LiDAR), fotodiodo a valanga (APD), polarizzazione del diodo a valanga a singolo fotone (SPAD)
Ciclo di vita del prodotto: consigliato per progetti nuovi. Questo prodotto è stato immesso sul mercato. La scheda tecnica contiene tutte le specifiche finali e le condizioni operative. Per i nuovi progetti, ADI raccomanda l'utilizzo di questi prodotti.
