El ADHV4702-1 es un amplificador operacional de precisión estable de alta tensión (220 V) y ganancia unitaria. El ADHV4702-1 ofrece alta impedancia de entrada con baja corriente de polarización de entrada, baja tensión de compensación de entrada, baja desviación y bajo ruido para aplicaciones que exigen precisión. La próxima generación de procesos de semiconductores patentados y la arquitectura innovadora de Analog Devices, Inc. permiten que este amplificador operacional de precisión funcione desde suministros duales simétricos de ±110 V, suministros duales asimétricos o un suministro único de 220 V.
Para un rendimiento de precisión, el ADHV4702-1 tiene una ganancia de bucle abierto típica de 170 dB (AOL) y un índice de eliminación de modo común típico de 160 dB (CMRR). El ADHV4702-1 también tiene una desviación de la tensión de desplazamiento de entrada máxima de 2 μV/°C (VOS) y un ruido de tensión de entrada de 8 nV/√Hz.
La excepcional precisión de CC del ADHV4702-1 se complementa mediante un excelente rendimiento dinámico con un pequeño ancho de banda de señal de 10 MHz y una velocidad de giro de 74 V/μs. El ADHV4702-1 tiene una corriente de salida típica de 20 mA.
El ADHV4702-1 ofrece oscilación en modo común de entrada de alta tensión, al igual que oscilación de salida de alta tensión, lo que permite casos de uso de alta tensión donde se requiere precisión; por ejemplo, la detección de corriente de lado alto. El ADHV4702-1 también es ideal para forzar una tensión en aplicaciones de control y polarización de precisión.

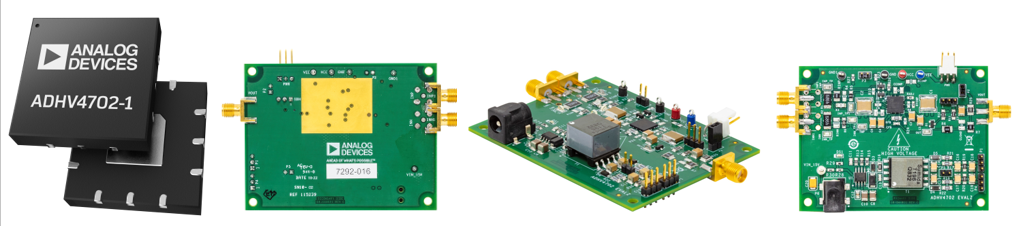

El ADHV4702-1 está disponible en un paquete de escala de chip con marco de plomo (LFCSP) de 12 conectores y 7 mm × 7 mm con una almohadilla expuesta (EPAD) que cumple con el estándar de aislamiento y línea de fuga 61010-1 de la Comisión Electrotécnica Internacional (IEC). La EPAD de cobre proporciona una ruta de baja resistencia térmica para mejorar la disipación del calor y presenta aislamiento contra alta tensión, lo que permite que se conecte de manera segura a un plano de tierra de 0 V, independientemente de las tensiones de VCC o VEE. El ADHV4702-1 opera por encima del rango de temperatura industrial de −40 °C a +85 °C.
Características y beneficios:
- Amplio rango de tensiones de operación
- Doble suministro: ±12 V a ±110 V
- Operación con suministro asimétrico: 24 V a 220 V
- Amplio rango de tensión de entrada en modo común: 3 V a partir de rieles
- Alta relación de eliminación en modo común: 160 dB típico
- Alto AOL: 170 dB típico
- Alta velocidad de giro
- 74 V/μs típico
- 24 V/μs típico con diodos de sujeción de entrada externa
- Baja corriente de polarización de entrada: 2 pA máximo
- Baja tensión de corrección de entrada: 1 mV máximo
- Baja desviación de la tensión de corrección de entrada: 2 μV/°C máximo
- Bajo ruido de tensión de entrada: 8 nV/√Hz típico a 10 kHz
- Pequeño ancho de banda de señal: 10 MHz típico
- Corriente inactiva ajustable del resistor: 0,6 mA a 3 mA (VS = ±110 V)
- Estabilidad de ganancia unitaria
- Monitoreo térmico
- Tamaño pequeño: LFCSP de 12 conectores y 7 mm × 7 mm que cumple con el espaciado de IEC 61010-1
- Modo de apagado
Aplicaciones:
- Detección de corriente de lado alto
- Equipo de prueba automatizado
- Controladores de tensión alta
- Transductores piezo
- Búferes de salida de convertidor analógico a digital (DAC)
- Polarización para detección por luz y distancia (LiDAR), fotodiodos de avalancha (APD) y diodos de avalancha de fotón único (SPAD)
Ciclo de vida del producto: Recomendado para nuevos diseños. Este producto ha sido lanzado al mercado. La hoja de datos contiene todas las especificaciones finales y las condiciones de funcionamiento. Para los nuevos diseños, ADI recomienda usar estos productos.
