TIDA-00801.5, Automotive Off-Battery Infotainment Processor Power Reference Design

Progetto di riferimento usando la parte TPS43330AQDAPRQ1 di Texas Instruments

Ingrandisci

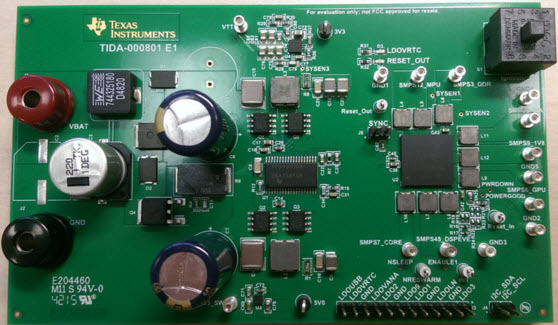

TIDA-00801 Image (Sheet 1 of 8)
TIDA-00801 Specification (Sheet 2 of 8)
TIDA-00801 Block Diagram (Sheet 3 of 8)
TIDA-00801 Block System (Sheet 4 of 8)
TPS22965.Sch (Sheet 5 of 8)
TPS51200.Sch (Sheet 6 of 8)
TPS43330.Sch (Sheet 7 of 8)
O9039A360.Sch (Sheet 8 of 8)
Immagine 1 / 8

Produttore

Texas Instruments
  • Categorie di applicazione
    Alimentatori
  • Tipologia di prodotti
    Alimentatori multiuscita da CC a CC

Documenti associati

Per prodotti finali

  • Advanced Driver Assistance Systems (ADAS)
  • Automotive Cluster
  • Head Units
  • Infotainment System
  • Rear Seat Entertainment
  • Telematics

Per contattare il Servizio Clienti.

  • TIDA-00801.5, Automotive Off-Battery Infotainment Processor Power Reference Design. The TIDA-00801 reference design is a full off-battery to point of load power solution supporting input voltages as low as 2V. It uses the Boost plus Buck DC/DC regulator TPS43330A-Q1 supporting an input voltage range of 2V to 40V and allowing the design to support not only start-stop but also cold crank conditions. The TPS659039-Q1 integrated power management IC supplies point of load power to an application processor such as the TDA2x/DRA7xx. Also included is a 5V/4A load switch, the TPS22965-Q1 and a linear regulator TPS51200-Q1 for DDR termination supply

Funzioni principali

  • Conversion Type
    DC to DC
  • Input Voltage
    3.135 to 5.25 V
  • Output Voltage
    1.35 V
  • Output Current
    3 A
  • Output Power
    4.05 W
  • Topology
    Buck

Parti in primo piano (4)

Parti in primo piano
Numero parte Produttore Tipo Per contattare il Servizio Clienti.
TPS22965TDSGRQ1 Texas Instruments Power Switches Power Switch Hi Side 1-OUT 4A 16mOhm 8-Pin WSON EP T/R Automotive AEC-Q100 AGGIORNA
TPS51200QDRCRQ1 Texas Instruments Special Purpose Voltage Regulators DDR Memory Termination Regulator 2.375V to 3.5V 10-Pin VSON EP T/R Automotive AEC-Q100 AGGIORNA
O9039A360IZWSRQ1 Texas Instruments PMIC Solutions Power Management Multi-Channel IC to Automotive AEC-Q100 169-Pin NFBGA T/R AGGIORNA
TPS43330AQDAPRQ1 Texas Instruments PMIC Solutions DC Power Distribution Systems 2V to 40V Automotive AEC-Q100 38-Pin HTSSOP EP T/R AGGIORNA
