LT1076, 3.3V to 5V Dual Output DC/DC Converter

Progetto di riferimento usando la parte LT1076 di Analog Devices

Ingrandisci
Immagine 1 / 1

Produttore

Analog Devices
  • Categorie di applicazione
    Alimentatori
  • Tipologia di prodotti
    Alimentatori multiuscita da CC a CC

Per prodotti finali

  • Power Management

Per contattare il Servizio Clienti.

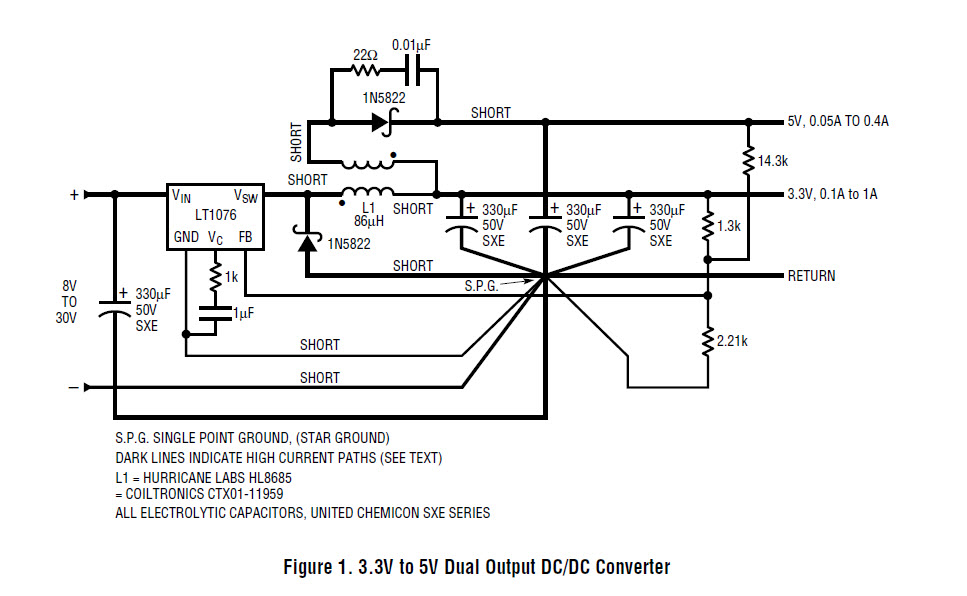

  • Circuit shows LT1076 is a low cost dual output step-down converter, Input voltages can range from 8V to 30V. The load range on the 5V is 0.05A to 0.5A while the 3.3V load range is 0.1A to 1A

Funzioni principali

  • Conversion Type
    DC to DC
  • Input Voltage
    8 to 30 V
  • Output Voltage
    3.3|5 V
  • Output Current
    0.05 to 0.4@5V|0.1 to 1@3.3V A
  • Efficiency
    76 %
  • Topology
    Buck

Parti in primo piano (48)

Parti in primo piano
Numero parte Produttore Tipo Per contattare il Servizio Clienti.
LT1076CT#30PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 5-Pin(5+Tab) TO-220 Tube AGGIORNA
LT1076IR-PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 8-Pin(7+Tab) DDPAK Tube AGGIORNA
LT1076HVCT Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 60V Step Down Single-Out 2.21V to 35V 1.6A 5-Pin(5+Tab) TO-220 AGGIORNA
LT1076HVIT Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 60V Step Down Single-Out 2.21V to 35V 1.6A 5-Pin(5+Tab) TO-220 AGGIORNA
LT1076CQ-5#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 6-Pin(5+Tab) DDPAK Tube AGGIORNA
LT1076IT#06 Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 32-Pin QFN EP AGGIORNA
LT1076CT#06PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 5-Pin(5+Tab) TO-220 Tube AGGIORNA
LT1076CT7 Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 7-Pin(7+Tab) TO-220 AGGIORNA
LT1076IT Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 5-Pin(5+Tab) TO-220 AGGIORNA
LT1076IR#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 8-Pin(7+Tab) DDPAK Tube AGGIORNA
LT1076CR#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 45V Step Down Single-Out 2.21V to 35V 1.6A 8-Pin(7+Tab) DDPAK Tube AGGIORNA
LT1076HVIR Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 7.3V to 60V Step Down Single-Out 2.21V to 35V 1.6A 8-Pin(7+Tab) DDPAK AGGIORNA
