Gamma di soluzioni VCO quadband di Analog Devices che offre il miglior SNR per applicazioni ad alte prestazioni.
I dispositivi VCO quadband sono soluzioni uniche che offrono capacità a banda larga senza compromettere il rumore di fase.
● HMC8364*: 18,1 GHz – 26,6 GHz (parte in piombo)
● HMC8362: 11,9 GHz – 18,3 GHz
● HMC8074: 8,3 GHz - 15,2 GHz (rilasciato nel 2019)
Caratteristiche principali e vantaggi
● La frequenza a banda larga da 8,3 a 26,6 GHz garantisce la flessibilità di frequenza per ottimizzare il costo di proprietà
● Le frequenze fondamentali evitano i toni subarmonici
● Fornisce prestazioni a basso rumore di fase simili ai VCO a banda stretta, pur offrendo una vasta ampiezza di banda. Miglior SNR nelle applicazioni ad alte prestazioni militari e per strumentazione.
● La tensione di regolazione inferiore (da 0,5 a 13,5 V) semplifica la progettazione del filtro ad anello rispetto ai tradizionali VCO a banda larga
Applicazioni
● Strumentazione: test e misurazioni elettroniche e apparecchiature di test automatizzate; strumentazione 5G, analizzatori di segnale, VNA, oscilloscopi
● Industria aerospaziale e militare: guerra elettronica; comunicazioni militari; missili e munizioni di precisione; sistemi senza operatore; radar; avionica
● Comunicazioni: microonde punto-punto
Schede di valutazione
La famiglia di dispositivi HMC8364, HMC8362 e HMC8074 può essere valutata con le schede EV1HMC8364LP6G, EV1HMC8362LP6G ed EV1HMC8074LP6G.

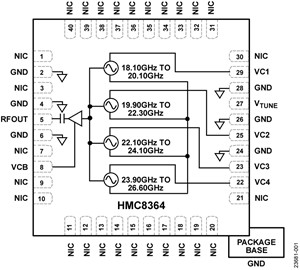

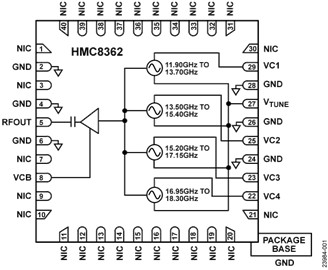

Diagrammi a blocchi e tabelle
