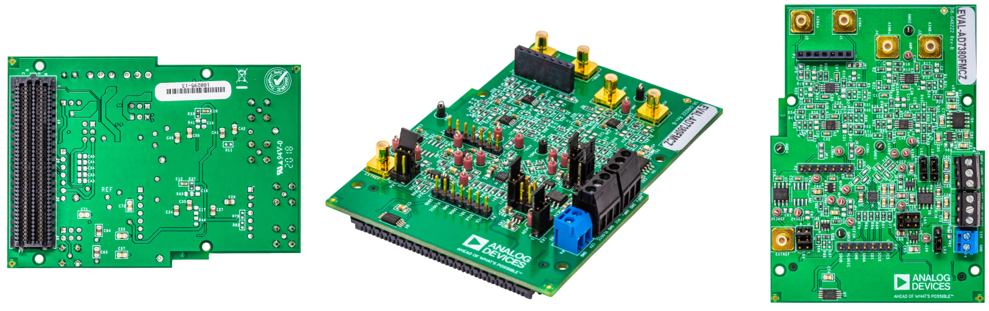

I modelli AD®7380/AD®7381 fanno parte di una famiglia di convertitori analogico-digitale (ADC) a doppio campionamento simultaneo, ad alta velocità, a bassa potenza, con registro ad approssimazione successiva (SAR) a 16 bit e 14 bit, con una tensione d'alimentazione d'esercizio compresa tra 3,0 e 3,6 V e velocità di elaborazione fino a 4 MSPS. Il tipo di ingresso analogico è differenziale, accetta un'ampia tensione in entrata in modalità comune e viene campionato e convertito sul fronte di caduta di CS.
I blocchi di sovracampionamento integrati on-chip migliorano la gamma dinamica e riducono il rumore ad ampiezze di banda inferiori. È incluso un riferimento interno su buffer da 2,5 V. In alternativa, è possibile utilizzare un riferimento esterno fino a 3,3 V.
Il processo di conversione e l'acquisizione dati utilizzano ingressi di controllo standard che consentono un facile interfacciamento con microprocessori o processori di segnale digitale (DSP). È compatibile con le interfacce da 1,8 V, 2,5 V e 3,3 V, utilizzando l'alimentazione logica separata.
AD®7380/AD®7381 sono disponibili in un pacchetto LFCSP (Lead Frame Chip Scale Package) a 16 cavi con funzionamento specificato da −40 °C a +125 °C.
Caratteristiche dei prodotti:
- Doppio campionamento simultaneo e conversione con due funzioni ADC complete
- Famiglia di prodotti compatibili a livello di pin
- Elevata velocità di elaborazione di 4 MSPS
- Pacchetto LFCSP da 3 × 3 mm per risparmiare spazio
- Blocco di sovracampionamento integrato per aumentare la gamma dinamica, ridurre il rumore e ridurre i requisiti di velocità SCLK
- Ingressi analogici differenziali con ampia gamma di modalità comune
- Piccolo condensatore di campionamento che riduce il carico di azionamento dell'amplificatore
Applicazioni:
- Feedback di posizione del controllo motore
- Sensore di corrente di controllo del motore
- Sonar
- Qualità energia
- Sistemi di acquisizione dati
- Applicazioni EDFA
- Demodulazione I e Q
Caratteristiche e vantaggi:
- Famiglia ADC a 16 bit/14 bit
- Doppio campionamento simultaneo
- Ingressi analogici completamente differenziali
- Velocità di conversione elaborazione di 4 MSPS
- SNR (tipico)
- 92,5 dB, VREF = 3,3 V esterno su AD7380 (16 bit)
- 85,4 dB, VREF = 3,3 V esterno su AD7381 (14 bit)
- Funzione di sovracampionamento on-chip
- Funzione di aumento della risoluzione
- SNR 102,8 dB (tipico) con ×32 OSR
- INL (massima)
- 2,0 LSB a 16 bit
- 1,0 LSB a 14 bit
- Riferimento interno di 2,5 V a 10 ppm/°C
- Interfaccia seriale ad alta velocità
- Funzionamento da −40 °C a +125 °C
- LFCSP a 16 cavi, 3 × 3 mm
- Ampia gamma in modalità comune
- Funzione di avviso
Ciclo di vita del prodotto: consigliato per progetti nuovi. Questo prodotto è stato immesso sul mercato. La scheda tecnica contiene tutte le specifiche finali e le condizioni operative. Per i nuovi progetti, ADI raccomanda l'utilizzo di questi prodotti.
