Il est facile de lire le code couleur d’une résistance une fois comprises la signification et la logique des anneaux qui indiquent la valeur de résistance, de tolérance et parfois même du coefficient de température. Voici un tableau simple pour expliquer le code couleur d’une résistance.
Les résistances sont très diversifiées en valeurs, formes et tailles physiques. Pratiquement toutes les résistances au plomb d’une puissance nominale jusqu’à 1 watt sont ornées d’anneaux de couleur qui servent à indiquer la valeur de résistance, de tolérance et parfois même du coefficient de température. Le corps d’une résistance peut comporter de trois à six anneaux de couleur, le code à quatre anneaux étant le plus courant. Les premiers anneaux représentent toujours les chiffres de la valeur de résistance. Ensuite, un anneau symbolise un facteur de multiplication qui indique de déplacer la virgule vers la droite ou la gauche. Les derniers anneaux représentent la tolérance et le coefficient de température.
Voir les produits connexes

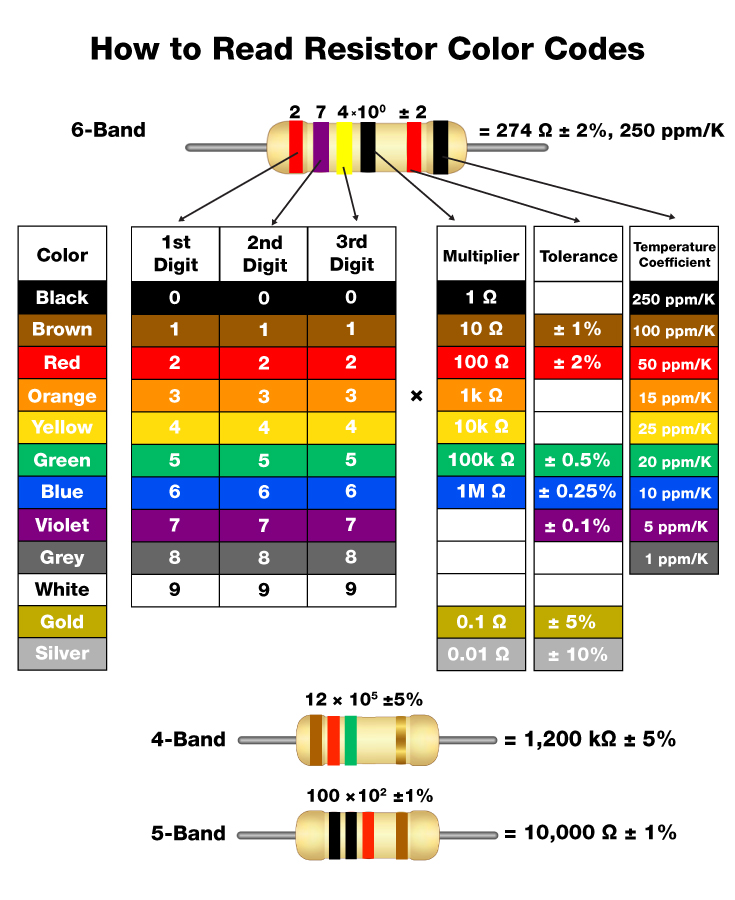

Découvrons le tableau des codes couleur des résistances et passons immédiatement à quelques applications :
Résistances à trois ou quatre anneaux
Les deux premiers anneaux indiquent toujours les deux premiers chiffres de la valeur de résistance, en ohms. Sur une résistance à trois ou quatre anneaux, le troisième représente le facteur de multiplication. Ce facteur déplace la virgule de la valeur et donne une valeur finale comprise entre le milli-ohm et le méga-ohm. L’anneau de la quatrième couleur indique la tolérance. Gardez à l’esprit que si cet anneau n’existe pas et que votre résistance a seulement trois anneaux, la tolérance par défaut est ±20 %.
Résistances à cinq ou six anneaux
Les résistances de haute précision comportent un anneau de couleur supplémentaire qui indique un troisième chiffre. Si votre résistance comporte cinq ou six anneaux de couleur, le troisième devient ce chiffre supplémentaire, avec les deux premiers anneaux. Tous les autres se décalent vers la droite, ce qui implique que le quatrième correspond au facteur de multiplication et que le cinquième est la tolérance. En général, une résistance à six anneaux se comporte de la même manière qu’une résistance à cinq anneaux ; le cinquième indique sa fiabilité, ou la spécification de coefficient de température (ppm/K). Avec un anneau marron (le plus courant à la sixième position), toute variation de température de 10 °C modifie la valeur de résistance de 0,1 %.
Questions fréquentes sur le code de couleur des résistances :
Comment savoir dans quel sens lire le code couleur de la résistance ?
- Sur la plupart des résistances, certains anneaux de couleur sont groupés ensemble ou sont groupés vers la fin. Tenez la résistance de sorte que ces groupes soient à votre gauche. Lisez toujours la valeur de gauche à droite.
- Aucune valeur de résistance ne commence par un anneau métallisé à gauche. Si votre résistance comporte un anneau doré ou argenté à une extrémité, il s’agit d’une résistance à tolérance de 5 ou 10 %. Tenez cette résistance avec cet anneau à droite, puis lisez sa valeur de résistance de gauche à droite.
- Les valeurs de résistance les plus courantes vont de 0,1 ohm à 10 méga-ohms. Sachant cela, songez que sur une résistance à quatre anneaux la troisième couleur sera toujours le bleu (106) ou une couleur inférieure, et que sur une résistance à cinq anneaux, la quatrième couleur sera toujours le vert (105) ou une couleur inférieure.
Pourquoi n’y a-t-il pas de couleur métallisée sur ma résistance à haute tension ?
Les anneaux doré ou argenté sont remplacés par des anneaux jaune ou gris sur les résistances à haute tension, afin d’éviter la présence de particules métalliques dans le revêtement extérieur.
Qu’est-ce qu’une résistance à zéro ohm ?
Faciles à reconnaître avec leur anneau noir unique, les résistances à zéro ohm servent généralement à relier des tracés sur une carte de circuit imprimé. Elles sont conçues extérieurement comme des résistances pour que les équipements automatisés puissent les mettre en place sur les cartes de la même manière que des résistances. Cette forme évite de recourir à une machine distincte pour installer un fil de liaison.
Existe-t-il une méthode amusante pour se rappeler l’ordre des couleurs du tableau ?
Bien que le Web offre de nombreux moyens mnémotechniques pour mémoriser l’ordre des couleurs du code de calcul des résistances, certains sont plus amusants que d’autres. Une méthode consiste à se rappeler que le noir est l’absence de couleur ; il correspond donc à « 0 ». Inversement, le blanc étant la combinaison de toutes les couleurs, c’est la valeur la plus élevée, « 9 ». Au milieu du tableau se trouvent les couleurs ordinaires de l’arc-en-ciel qui prennent les numéros 2 à 7. Le mot imaginaire de l’enfance ROJVBIV retrouve son utilité, si l’on y supprime le « I » de Indigo. Il suffit de se souvenir que le marron s’insère entre le noir et le rouge à la position « 1 » et que le vert s’insère entre le violet et le blanc à la position « 8 », et vous êtes paré !
Qu’est-ce que l’anneau de « fiabilité » ?
Les résistances répondant aux spécifications militaires comprennent souvent un anneau supplémentaire sur les modèles à quatre anneaux. Il indique la fiabilité, ou le taux d’échec (en %) par 1000 heures de service. On les rencontre rarement dans l’électronique grand public.
Maintenant que vous connaissez tous les trucs pour déchiffrer le code couleur des résistances, impressionnez vos amis !
Vous voulez en savoir plus ? Consultez notre vidéo sur comment la perte des caractéristiques nominales des résistances affecte la conception et révisez La loi d’Ohm et la base de la technologie des résistances.
